DLP (Digital Light Processing)

DLP (Digital Light Processing)

DLP (Digital Light Processing) - цифровая обработка света. Способ цифрового формирования изображения с помощью чипа микрозеркальной матрицы (DMD)

Самый большой недостаток технологии ЖК-дисплеев для построения проекторов состоит в том, что она основана на светопропускании - изображение создается путем блокирования прохождения света. ЖК-панель может поглощать до 90% света от проекционной лампы. Однако для получения яркого изображения вам нужно, чтобы как можно большая часть светового потока достигала экрана.

В основу принципа DLP положена светоотражающая (рефлективная) технология. Фирма Texas Instruments создала совершенно новую проекционную систему DLP (Digital Light Processing - цифровая обработка света), в которой для отражения света используются миниатюрные зеркала

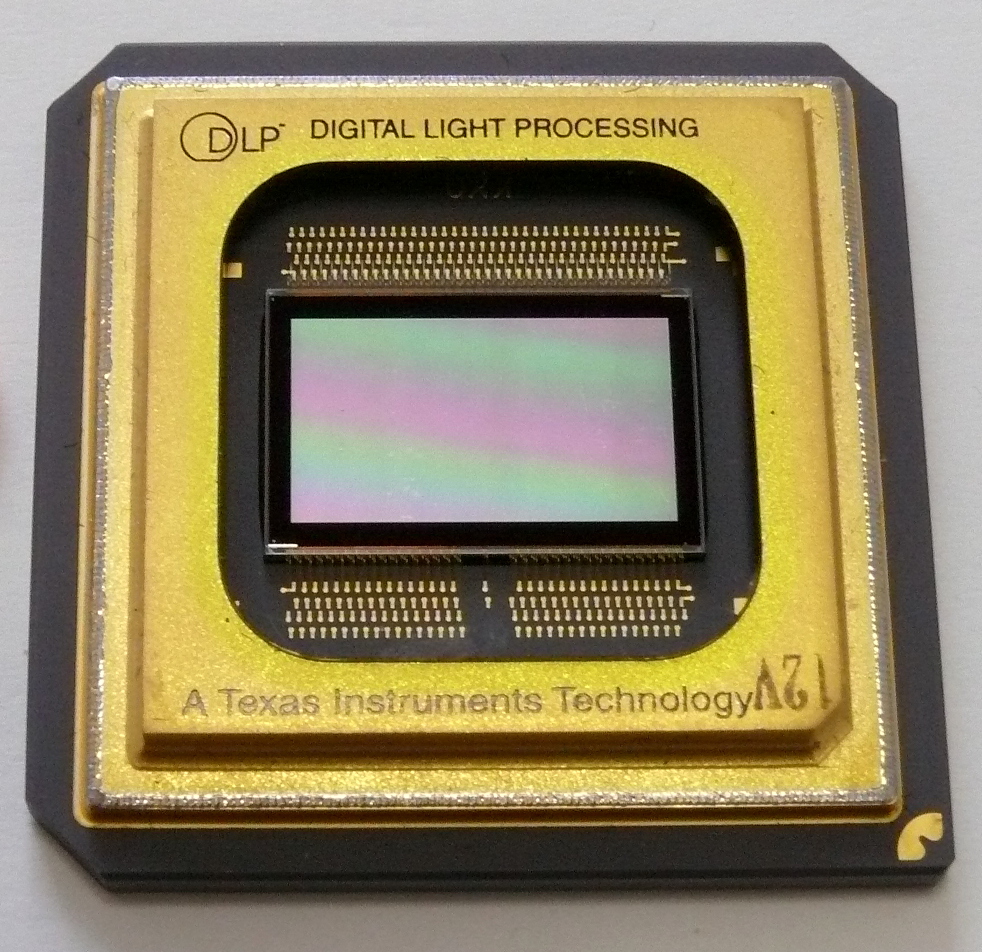

Система DLP находит применение в телевизорах-проекторах с большим экраном и даже в принтерах лазерного типа. Зеркала, являющиеся компонентами DMD (Digital Micromirror Display - цифровой дисплей на основе микрозеркал), выполняются на полупроводниковых кристаллах во многом подобно интегральным схемам.

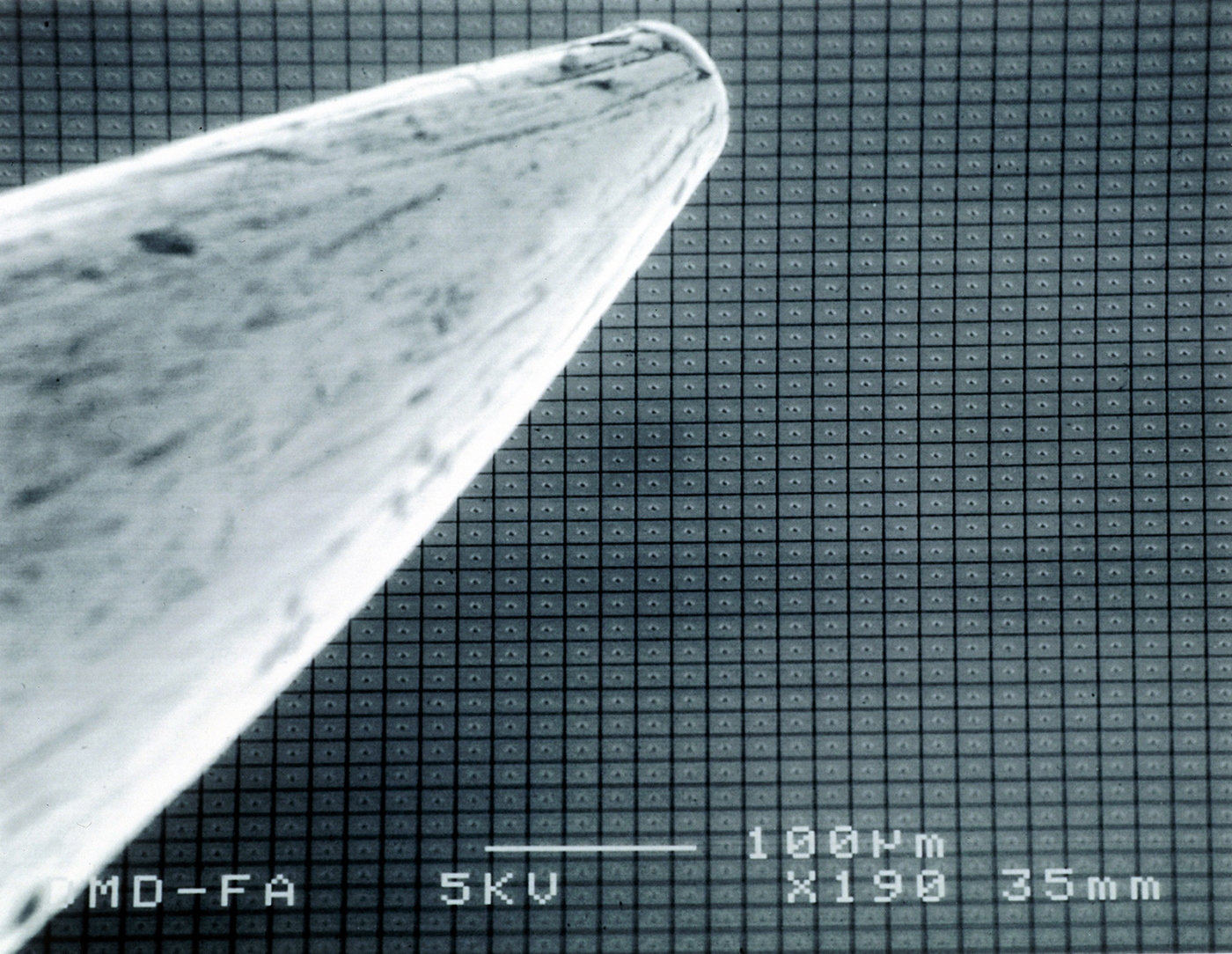

DLP Chip и наконечник иглы, под электронным микроскопом

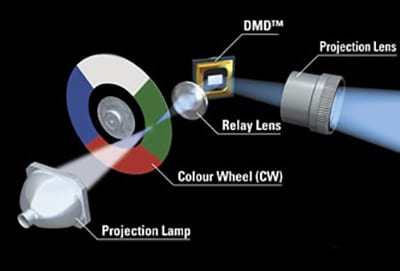

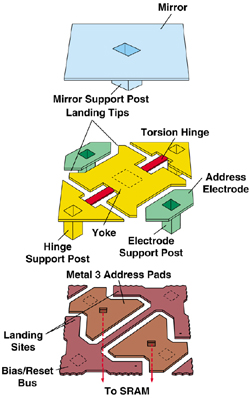

Однако вместо транзисторов кристалл DMD покрыт миниатюрными зеркалами. Подаваемый на зеркало электрический сигнал наклоняет его. В одном положении зеркало направляет свет через оптическую систему дисплея на экран; в другом - свет не попадает в объектив, выключая тем самым пиксел. В большинстве проекторов DLP используются один кристалл DMD и вращающийся цветовой фильтр для окрашивания пучка света в красный, зеленый или синий цвет.

Подробнее о принципе DLP

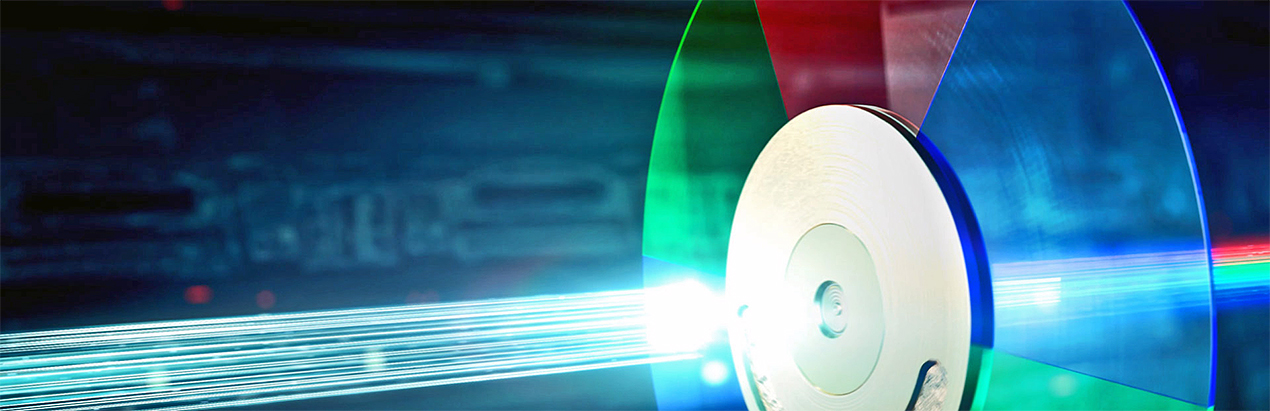

В более дорогих проекторах используются три DMD чипа, для каждой цветовой составляющей. При таком принципе обработки сигнала нет надобности в так называемом цветовом колесе  и соответственно полностью исключается пресловутый эффект радуги.
