Акустическая система класса Hi-End TAD CR1

Акустическая система TAD CR1

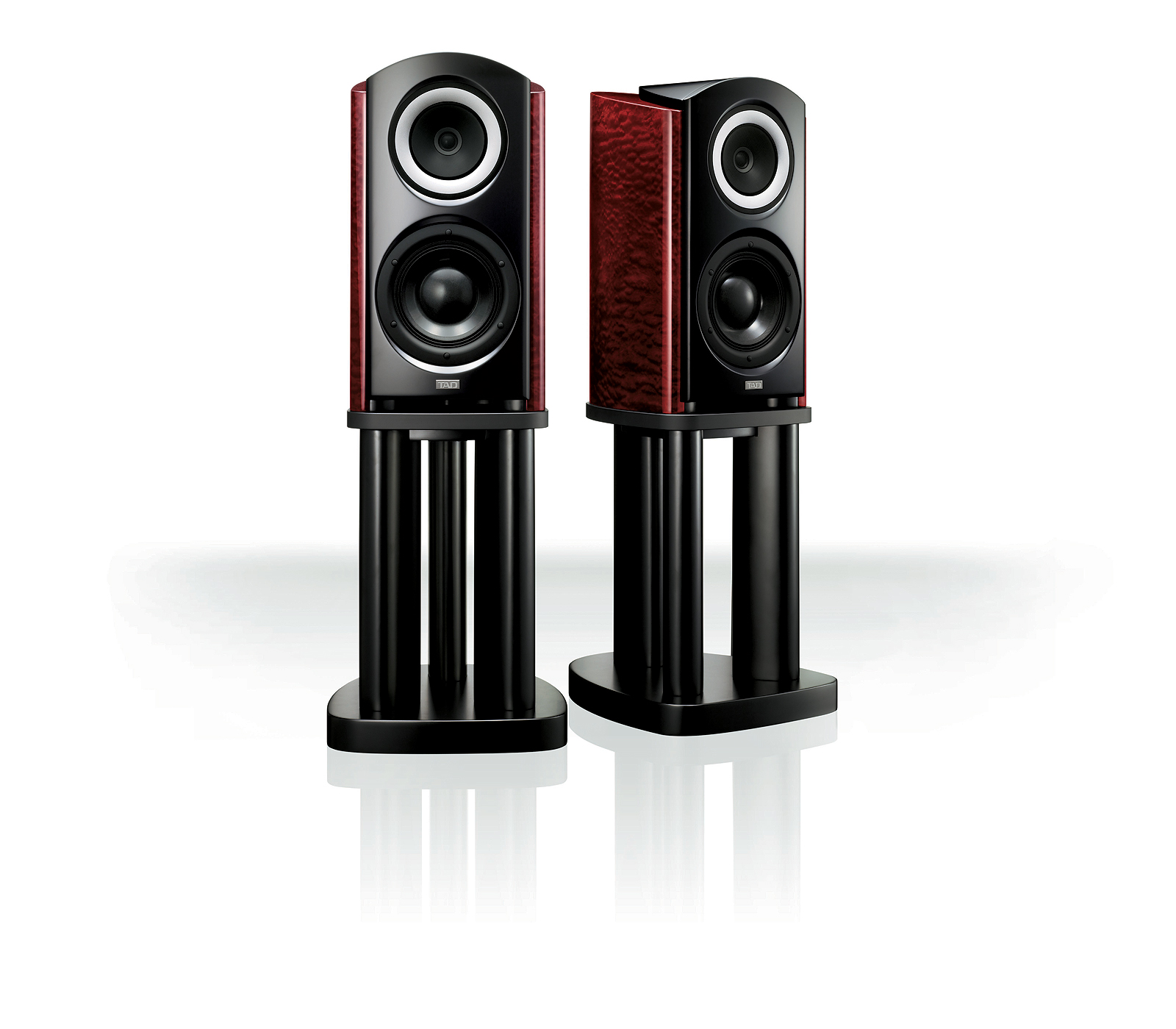

TAD CR1 компактная акустика референсного класса.

Compact Reference Speaker

Работы инженеров TAD по созданию идеального точечного источника звука вышли на новый уровень. Созданный ими коаксиальный CST драйвер, получивший широкое признание благодаря TAD Reference One, представляет собой идеальное решение, превращающее теорию получения уникального звука в реальность. TAD Compact Reference — компактная акустическая система с практически неограниченными возможностями. С момента создания флагманской модели TAD Reference One, продукция компании TAD пользуется огромным доверием и уважением у многих известных артистов и звукорежиссеров. Последняя реализация фирменной звуковой концепции точечного источника вобрала в себя все самые передовые технологии в сочетании с десятилетним опытом разработки высококачественной акустики. При работе над новой акустической системой TAD Compact Reference разработчики поставили цель соединить в компактном корпусе передовые технологии флагманской системы и высококачественный точечный источник звука. При этом точечный источник звука должен быть настолько высокого качества, чтобы слушатель забыл о том, что он слушает колонки.

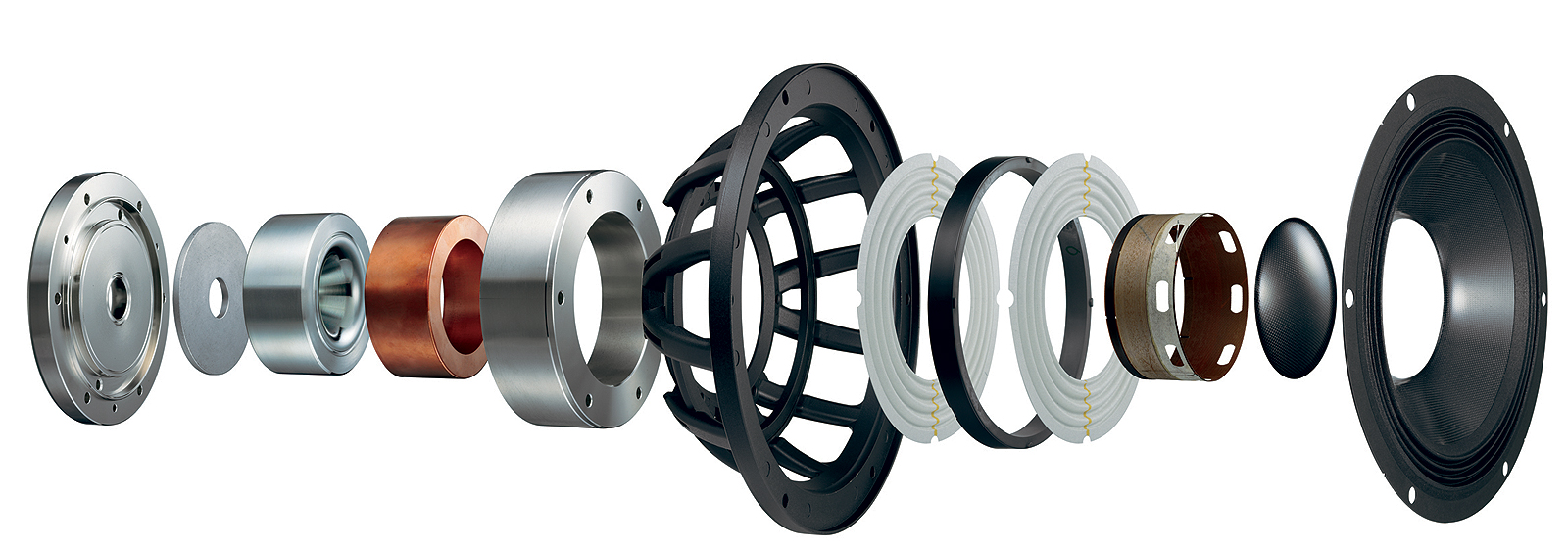

Усовершенствованный широкополосный CST драйвер с управляемым направлением излучения.

Драйвер CST (Coherent Source Transducer) представляет собой современный коаксиальный динамик с возможностью управления направленностью излучения в широком диапазоне рабочих частот. Его конструкция, разработанная с помощью современных систем моделирования, позволяет получить превосходные акустические характеристики для среднечастотного конусного излучателя, который в свою очередь также осуществляет управление направленностью ВЧ динамика, чтобы направление их излучений совпадало. За счет этого достигается совпадение акустических центров твитера и СЧ динамика, а также согласование диаграмм направленности во всем диапазоне воспроизводимых частот. Благодаря такому подходу разработчики смогли добиться практически идеальной диаграммы направленности в широком диапазоне частот от 250 Гц до 100 кГц и получить стабильную и точную звуковую картину с максимально естественным звучанием.

Технология изоляции ISO позволяет полностью раскрыть потенциал CST драйвера.

Для получения максимальной отдачи и точности воспроизведения звука CST драйвером используется технология TAD ISO (изоляция). Она включает в себя специальный механизм, предотвращающий передачу вибраций корпуса на мембрану CST драйвера за счет их структурного разделения. Благодаря этой уникальной технологии CST драйвер оказывается защищенным от мощных низкочастотных вибраций, которые могут повлиять на качество звука. Благодаря этому обеспечивается максимальная детальность и точность звучания акустических систем.

Бериллиевая диафрагма от TAD, изготовленная с помощью фирменной технологии осаждения из паровой фазы, помогает получить идеальные характеристики.

Купольный твитер и СЧ конус выполнены из бериллия, поскольку именно этот материал позволяет создавать легкие и очень жесткие конструкции. А именно эти два условия нужны для максимально точного и качественного воспроизведения средних и высоких частот. Расчет формы твитера выполнен с использованием программ компьютерного моделирования и анализа HSDOM (Harmonized Synthetic Diaphragm Optimum Method). Данная методика позволяет эффективно учесть различные колебания и вибрации в диапазоне частот до 100 кГц. Конструкция СЧ конуса была разработана с помощью методов конечного анализа, чтобы обеспечить идеальное взаимодействие с твитером и сделать звучание максимально точным и чистым в широком диапазоне частот.

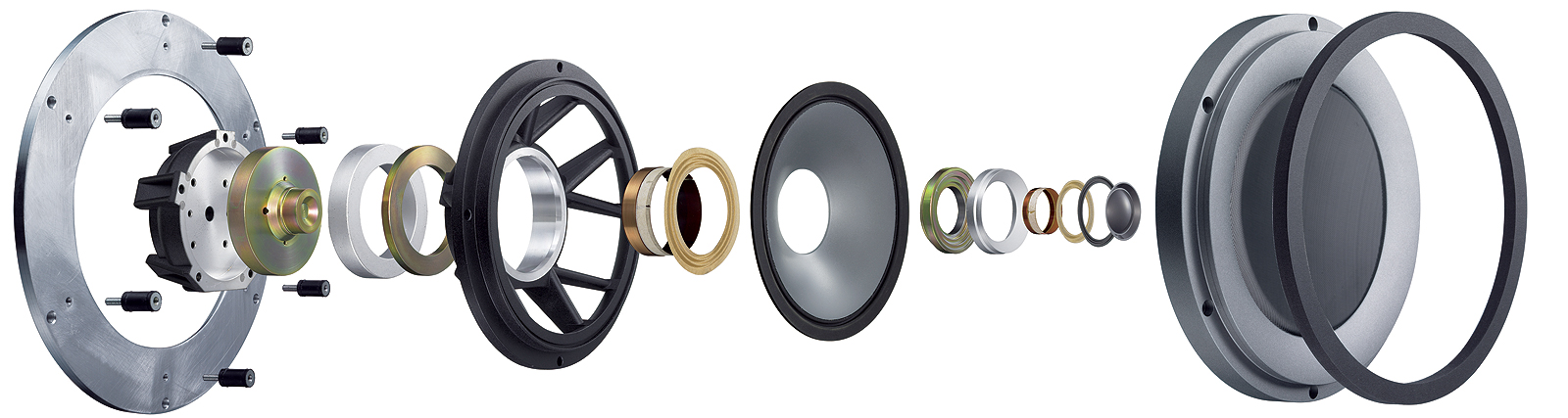

8-дюймовый НЧ динамик воспроизводит сигнал с невероятной точностью

Низкочастотный динамик был разработан с использованием специальных технологий, обеспечивающих высокую линейность магнитной цепи, диафрагмы и подвески. В магнитной цепи применена уникальная звуковая катушка от TAD с оптимизированной геометрией и структурой магнитного поля - OFGMS (Optimized Field Geometry Magnet Structure). Благодаря длинному зазору (20 мм) разработчики смогли получить высокую линейность напряженности магнитного поля вдоль всего зазора, что позволило стабилизировать работу драйвера на малых и больших амплитудах. Это обеспечивает высокую линейность и точность передачи формы НЧ сигнала. В качестве материала для диффузора разработчики выбрали трехслойный композит TLCC (Tri-Laminate Composite Cone), который обладает идеальными физическими характеристиками. Он позволяет получить насыщенный и четкий низкий и средний бас без окраски. Свой вклад в достижение высокой линейности звучания также вносит и разработанный TAD подвес с гофрированными краями.

Специальная технология расчета фазоинверторного порта на основе теории движения жидкости.

Для того чтобы максимально использовать мощность и линейность басового драйвера фазоинверторный порт акустики был аэродинамически оптимизирован на основе теории
движения жидкостного потока модифицированной инженерами TAD. Благодаря этому разработчики смогли избавиться от всплесков и других искажений и помех, которые обычно возникают в подобных системах при работе на максимальной мощности и получить по- настоящему глубокий, мощный и чистый бас.

SILENT кабинет – сочетание высокой прочности и элегантности.

Структурно-инертная слоистая технология (SILENT) корпуса, унаследованная от TAD Reference One, сочетает в себе высокую компактность (высота всего 63 см) и прочность.
Основу корпуса составляет усиленный внутренний каркас специальной формы из 21 мм березовой фанеры отделанный ламинированной МДФ панелью при помощи технологии горячего прессования с использованием токов высокой частоты. Размещение в нижней части корпуса алюминиевой плиты толщиной 27,5 мм не только смещает вниз центр тяжести, делая систему устойчивой, но и стабилизирует положение акустики при воспроизведении мощного баса. Таким образом, благодаря сочетанию различных материалов достигается устранение резонансов и вибрации. Красивая каплевидная форма кабинета способствует снижению дифракции звука и нежелательных резонансов, вызванных внутренними стоячими волнами. Элегантная, напоминающая пианино, отделка корпуса деревом Pommele Sapele подчеркивает воздушность и артистизм акустической системы.

Особенности TAD CR1

• Динамики способны максимально точно передать мельчайшие нюансы самых сложных музыкальных произведений.
• Высочайшее мастерство и бескомпромиссное качество в сочетании с пристальным вниманием даже к мельчайшим деталям.
• Мощный драйвер с низкими потерями и высокой линейностью.

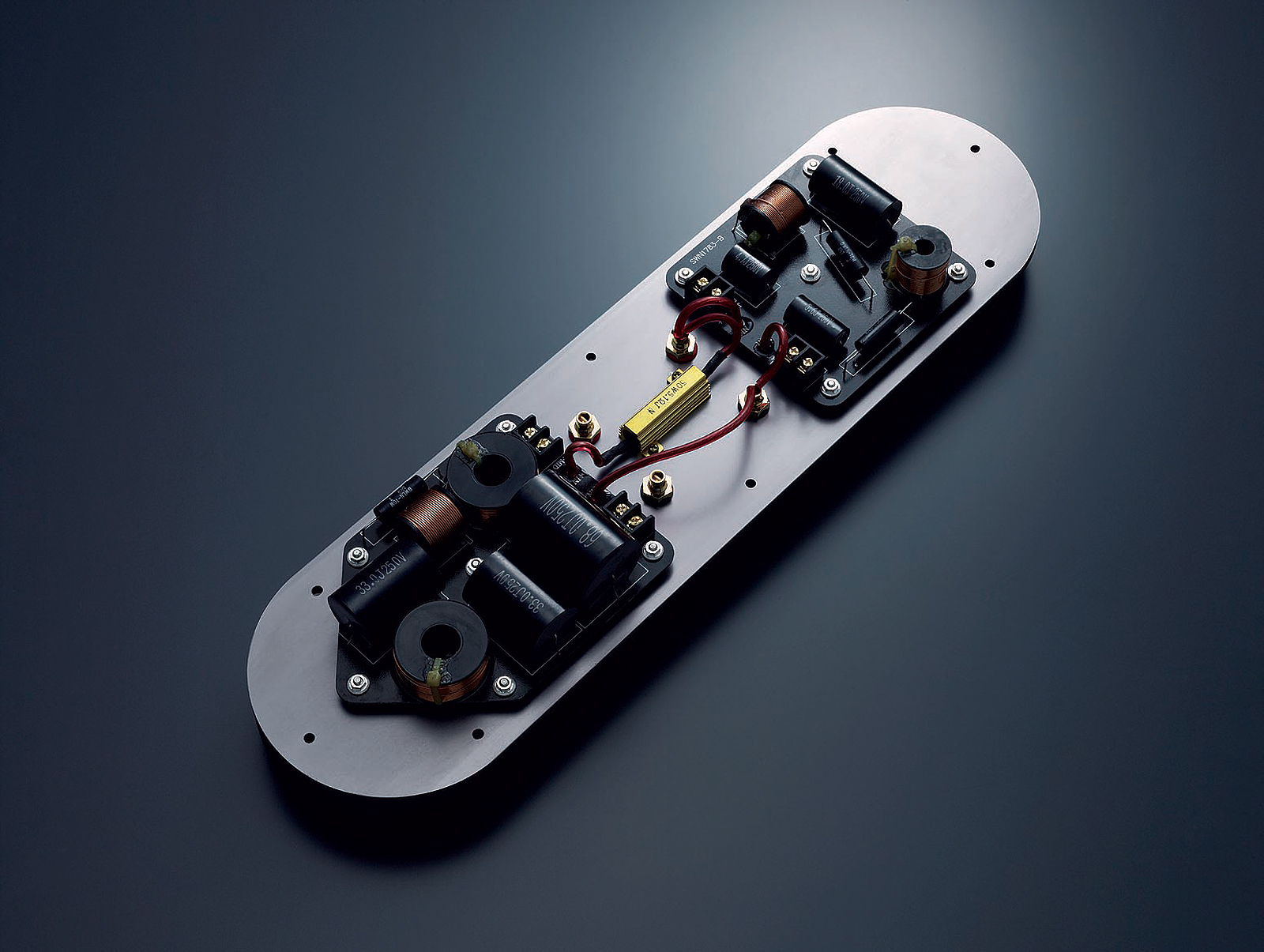

• Изолированные НЧ, СЧ и ВЧ кроссоверы для снижения взаимных электрических и магнитных помех

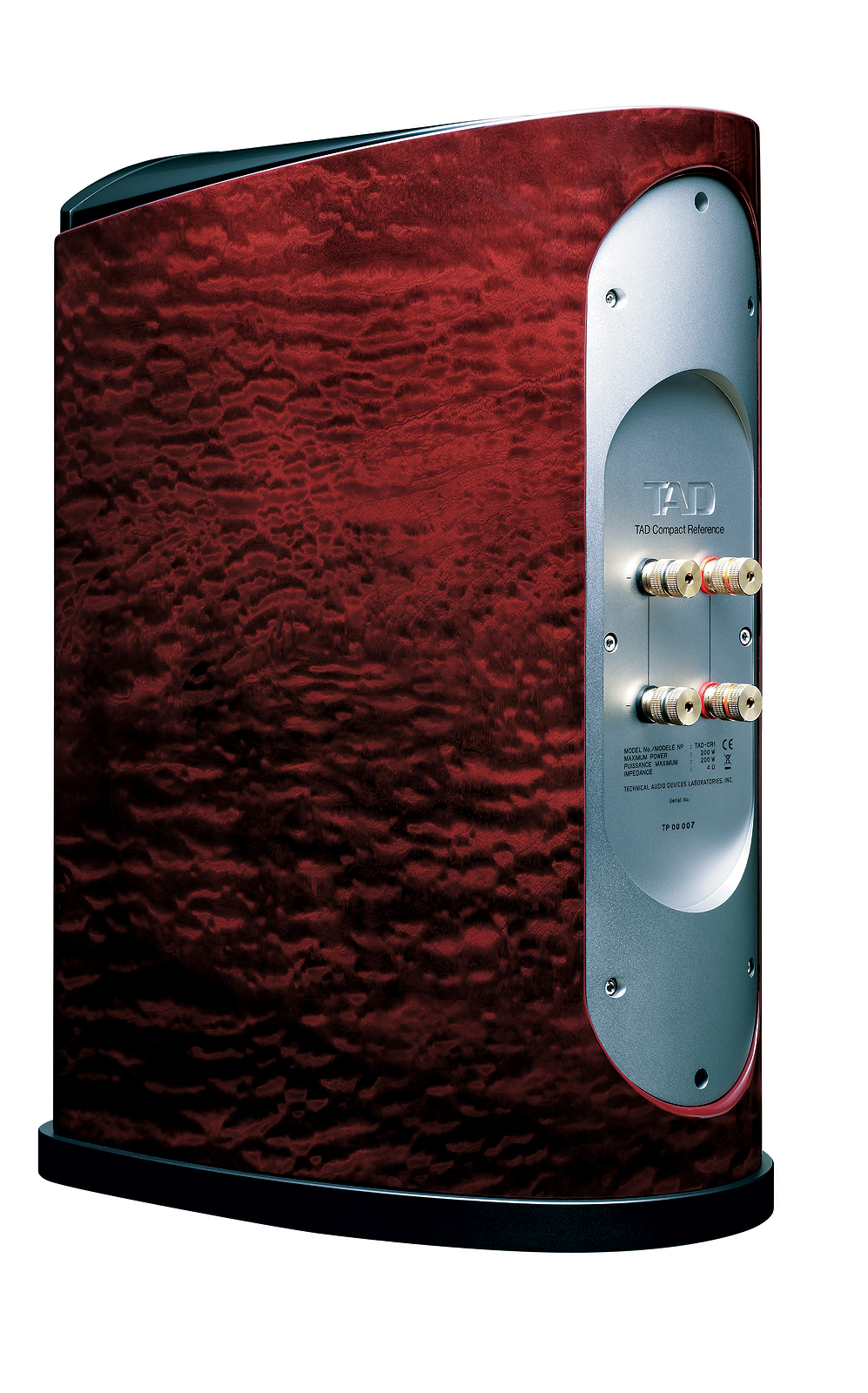

• Задняя панель терминала изготовлена из толстой алюминиевой пластины, она же используется и в качестве радиатора;

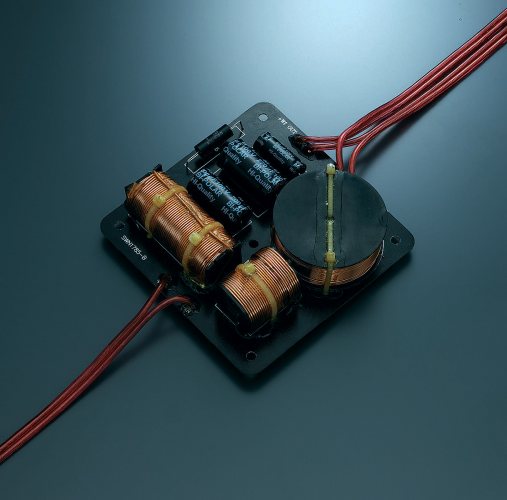

• Катушки с воздушным сердечником, безиндуктивные резисторы и пленочные полипропиленовые конденсаторы изготовлены по специальному заказу для компании TAD

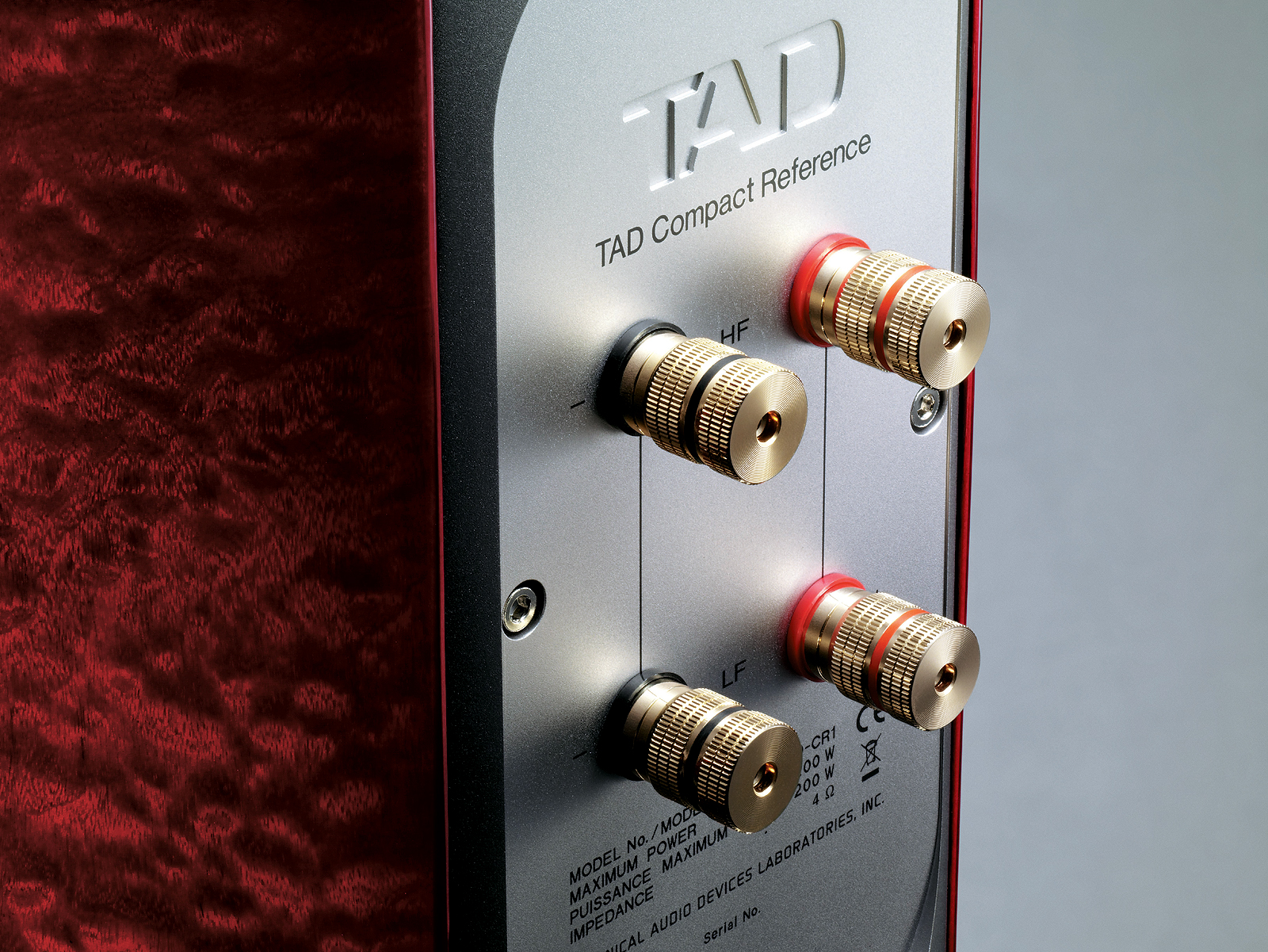

• Большие фирменные акустические клеммы с насечками и позолоченным покрытием обеспечивают максимально низкое переходное сопротивление
• Все проводники внутри корпуса аккуратно размещены на большом расстоянии от источников магнитных полей, для предотвращения снижения качества звука из-за магнитных искажений
• Объектами контроля качества на производстве является не только сама акустическая система, но и все драйверы. Контроль осуществляется с фиксацией серийного номера каждого изделия.
