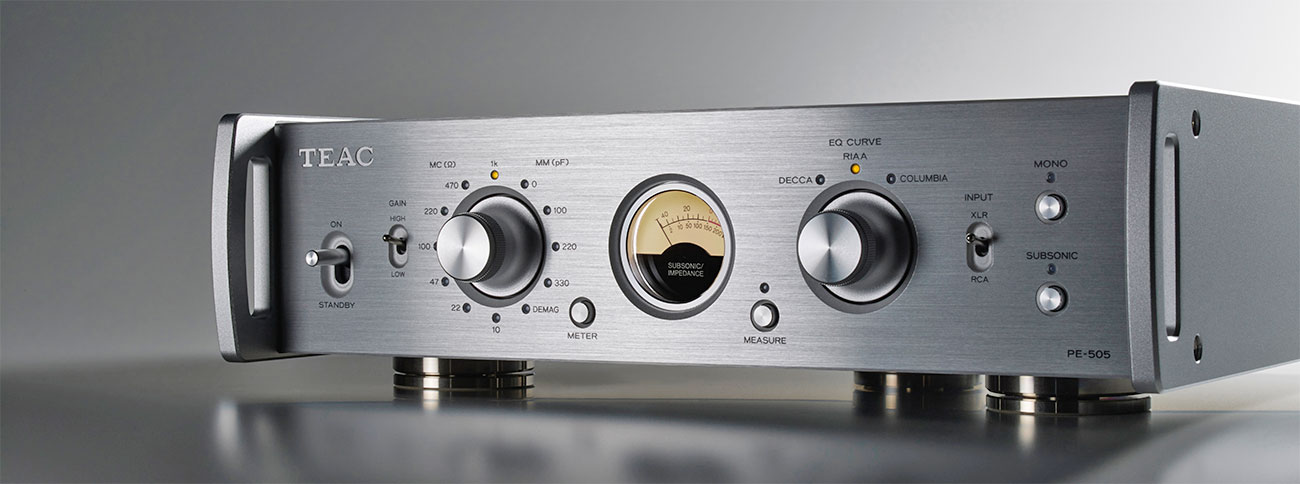

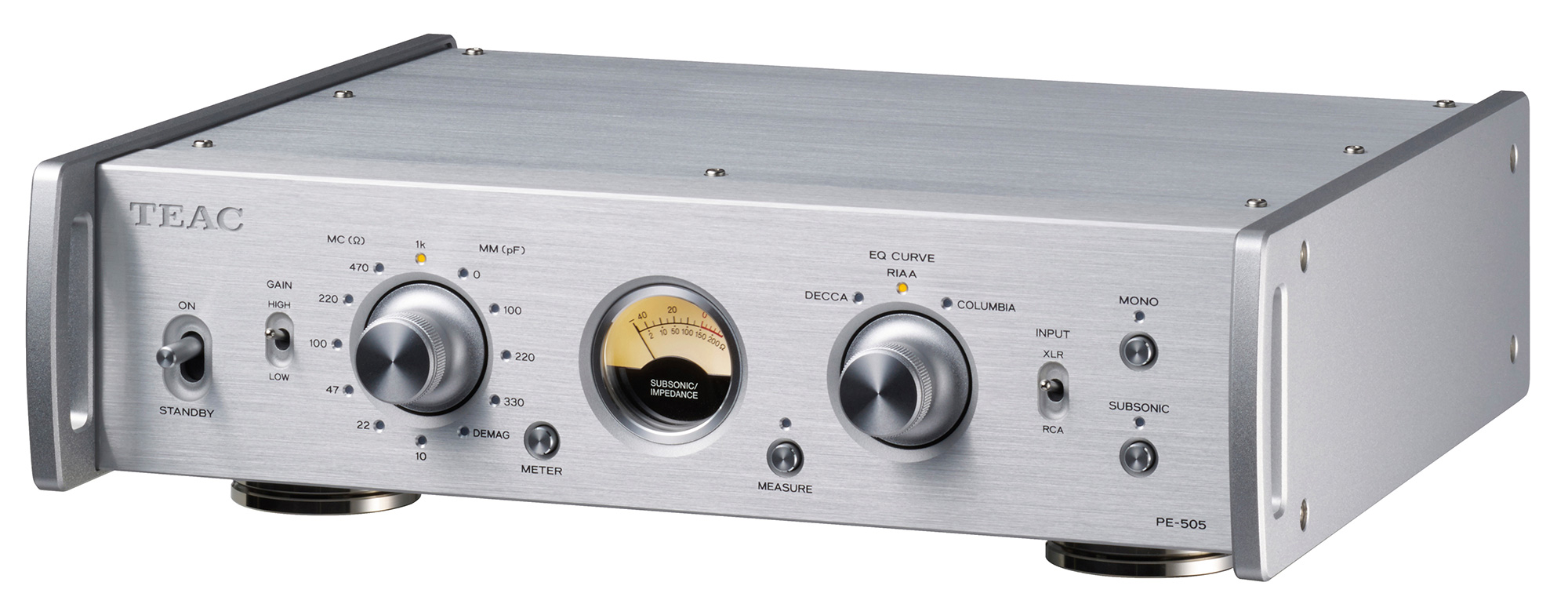

Teac PE-505 балансный фонокорректор

Фонокорректорный усилитель с двойным монофоническим и полностью симметричным входом / выходом

При разработке PE-505 инженеры TEAC уделяли особое внимание записи и воспроизведению с целью точного воспроизведения первоначального намерения продюсеров записи. PE-505 будет усиливать даже очень слабые звуковые сигналы, улавливаемые картриджем, обрабатывать их без окраски, а затем точно передавать их, чтобы слушатель оставался как можно ближе к исходному звуку, который воспроизводился до того, как он был выгравирован на пластине. мастер-диск.

Поддерживаются высокоточная схема коррекции RIAA, а также кривые DECCA и COLUMBIA. Кроме того, имеется возможность выбора сопротивления нагрузки для картриджей MC и нагрузки для картриджей MM; позволяя пользователям оптимизировать настройки для типа используемого картриджа и для состояния записи.

Полностью  балансная схемотехника

От усилителя сигнала с головки звукоснимателя - до секции усилителя-эквалайзера и секции буферного усилителя в оконечном выходном каскаде, PE-505 использует полностью балансную схему во всех каскадах, которая усиливает, эквализирует и поддерживает чистоту даже самых слабых звуковых сигналов, улавливаемых картриджем. Даже небалансный сигнал на обычном RCA входе преобразуется в балансный для режима дифференциальной обработки сразу после входных разъемов.

Схема эквализации на дифференциальном выходе картриджа

Поглощая ошибки на балансном выходе, схема эквализации дифференциального выхода обеспечивает более точный сигнал. Дифференциальная выходная схема использует перекрестное сравнение «hot» и «cold» выходов друг с другом. В результате оба сигнала эквализируются для получения чистого и естественного аудио сигнала.

Прецизионная схема коррекции по кривой RIAA

Заново разработанная схема эквализирующего усилителя с отрицательной обратной связью (NF-type) позволяет достичь отклонения от кривой RIAA не более ±0.05 дБ (20 Гц - 20 кГц).

Превосходное соотношение сигнал/шум

PE-505 позволяет обеспечить соотношение сигнал/шум 106 дБ на входе RCA^*1, и 86 дБ на входе XLR^*2, в то время как величина остаточного шума не превышает 10 мкВ для MM и 85 мкВ для MC - что является выдающимся результатом.

Прецизионная схема коррекции по старым кривым EQ

Наряду с современной кривой RIAA, поддерживаются также индивидуальные кривые для моно записей, созданных студиями DECCA и COLUMBIA до утверждения стандарта RIAA в 1955 году.

Универсальные настройки и уникальные функции для измерений

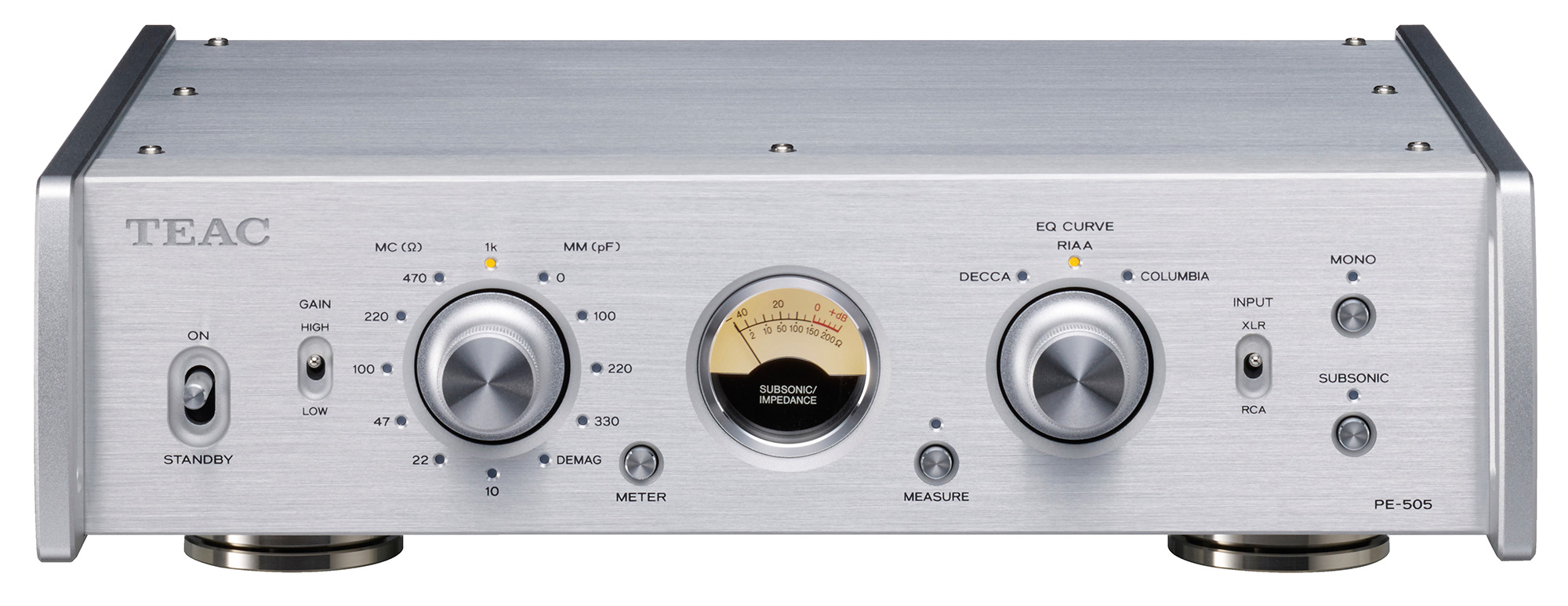

PE-505 оборудован возможностью выбора емкостных нагрузок для MM картриджей и нагрузочных резисторов для MC картриджей. Более того, функция измерения импеданса нагрузки позволяет владельцу выбрать подходящее нагрузочное сопротивление, нажав на кнопку MEASURE на передней панели, и увидеть общую величину нагрузки, включая сопротивление кабеля. Кроме того, функция Subsonic показывает наличие инфразвуковых сигналов с частотой менее 6 Гц на входе, а соответствующий фильтр (17 Гц, -24 дБ/октаву) удаляет нежелательные частоты из слышимого диапазона.

Функция DEMAG для размагничивания картриджей

Намагниченные сердечники MC картриджей, а также повышающих трансформаторов быстро  размагничиваются всего за 30 секунд при воспроизведении виниловой пластинки в режиме DEMAG.

Характеристики Teac PE-505

• Полностью дифференциальная схема от входа до выхода
• Прецизионная схема коррекции по кривой RIAA с погрешность менее 0.05дБ
• Индивидуальные кривые EQ для моно пластинок и для записей с кривыми EQ от DECCA и COLUMBIA
• Балансный вход для MC картриджей
• Переключаемый импеданс MC картриджей (10, 22, 47, 100, 220, 470, 1 кОм)
• Переключаемая емкостная нагрузка для MM картриджей (0, 100, 220, 330pF)
• Функция измерения импеданса нагрузки MC картриджей
• Переключаемое усиление для MM/MC (High/Low)
• Обнаружение инфразвуковой составляющей, фильтр (17Гц, –24дБ/oct.)
• Функция MONO с микшированием левого и правого каналов
• 3-позиционные точечные опоры корпуса
• Клемма заземления GND
• Искажения THD: RCA вход (MM): 0.002%, (MC): 0.02%, XLR вход (MC): 0.02% (Номин. выход, 1кГц, GAIN Low)
• Остаточный шум (В): RCA вход (MM): 10мкВ, (MC): 65мкВ, XLR вход (MC): 85мкВ, (вход закорочен, GAIN low, IHF-A)
• Отношение сигнал/шум: RCA вход (MM): 106дБ, XLR вход (MC): 86дБ, (вход закорочен, GAIN Low, IHF-A)
• Отклонение RIAA: ±0.05дБ, (20Гц - 20 кГц)
• Разделение каналов: −90дБ или выше (MM, 10кГц, GAIN Low)
• Усиление: GAIN LOW: RCA вход (MM): 34дБ, (MC): 54дБ, XLR вход (MC): 54дБ
• GAIN HIGH: RCA вход (MM): 46дБ, (MC): 66дБ, XLR вход (MC): 66дБ
• Инфразвуковой фильтр: 17Гц, –24дБ/октаву

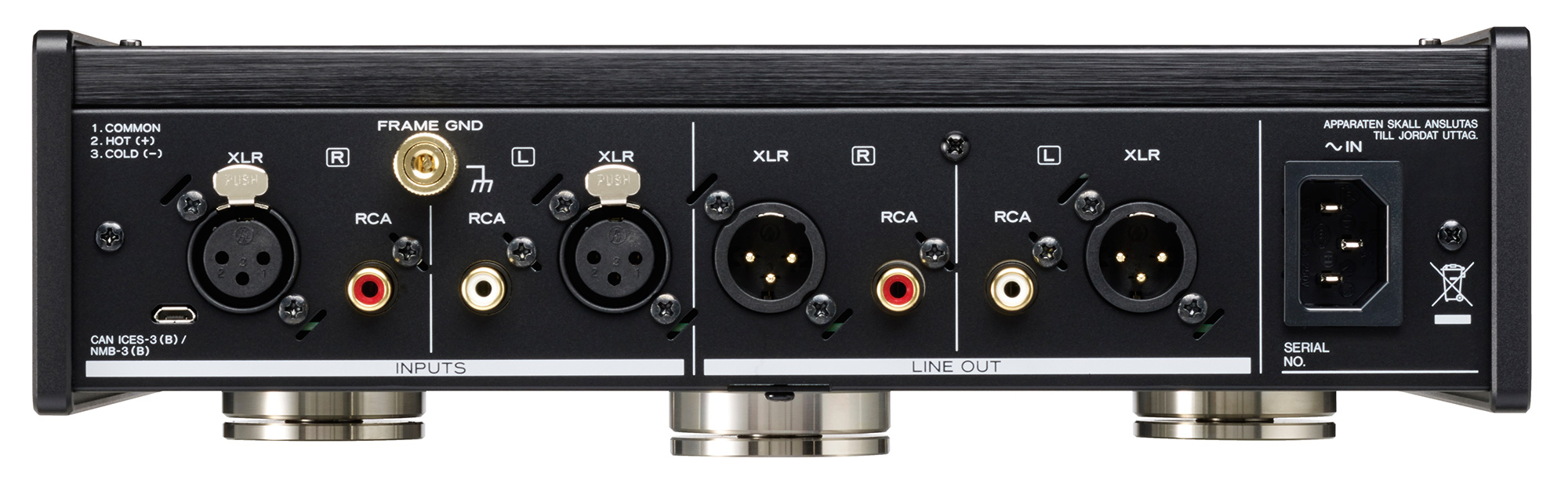

• Небалансный вход: RCA (MC/MM совместимый) × 1 пара
• Макс. входной уровень: 150mV (MM, THD 0.1%, GAIN Low), 16mV (MC, THD 0.1%, GAIN Low)
• Входной импеданс: MM: 47kΩ, импеданс нагрузки: 0, 100, 220, 330pF, MC: 10, 22, 47, 100, 220, 470, 1kΩ
• Балансный вход: XLR (только MC) × 1 пара
• Макс. входной уровень: 16mV (MC, THD 0.1%, GAIN Low)
• Входной импеданс: MC: 10, 22, 47, 100, 220, 470, 1kΩ
• Аналоговая выходная секция
• Небалансный выход: RCA × 1 пара
• Номин. выходной уровень: 2Vrms
• Выходной импеданс: 63Ω
• Балансный выход: XLR × 1 пара
• Номин. выходной уровень: 4Vrms
• Выходной импеданс: 126Ω
• Питание: Europe/Asia: AC 230V, 50/60Гц, US/Canada/Taiwan: AC 120V, 50/60Гц
• Потребление: 14Вт
• Размеры (Ш × В × Г): 290 × 84.5 × 252.5 мм
• Вес: 4.5 кг
