Выбор усилителя, кабеля и подключение колонок

20.05.2014



Выбор усилителя для колонок

Изучите технические характеристики ваших колонок, чтобы точно определить допустимый диапазон мощности усилителя, соответствующий вашим акустическим системам. Во всех акустических системах максимальная шумовая мощность является функцией тепловой мощности звуковой катушки. Следует соблюдать осторожность и не допускать перегрузки любого усилителя, так как это может стать причиной возникновения перегрузки выходного сигнала, которая приводит к ограничению или искажению выходного сигнала (клиппингу). Наличие перегрузки в течение длительного времени может привести к повреждению акустических систем. Важно, чтобы ваш усилитель выдавал хорошую чистую мощность и не допускал искажений. Искажения усилителя из-за клиппинга выдают высокочастотные составляющие, которые могут повредить громкоговорители. Даже 100-ваттный усилитель, работающий в режиме клиппинга, может повредить громкоговорители мощностью 400 Вт или более.

Как правило, усилитель более высокой мощности, работающий на большой громкости без искажений причинит меньше вреда акустической системе по сравнению с усилителем более низкой мощности с постоянным ограничением выходного сигнала.

Также следует помнить, что мощный усилитель, работающий под нагрузкой менее 90% от своей максимальной выходной мощности, обычно позволяет получить более качественный звук по сравнению с менее мощным усилителем, который с трудом достигает нагрузки 100%. Усилитель с недостаточной выходной мощностью не позволит добиться максимальных рабочих характеристик акустических систем. Часто можно сразу сказать, насколько хорош усилитель при работе со сложными в нагрузке колонками, взглянув на его показатели мощности при 4Ω и 8Ω. Чем выше это отношение к 2:1, тем лучше, т.к. оно характеризует способность отдавать ток в нагрузку.

Помните: правильное размещение акустических систем оказывает решающее влияние на восприятие их звучания. Если вам кажется, что ваш новый усилитель «не звучит» не спешите его менять, для начала попробуйте правильно расположить свои колонки в комнате.

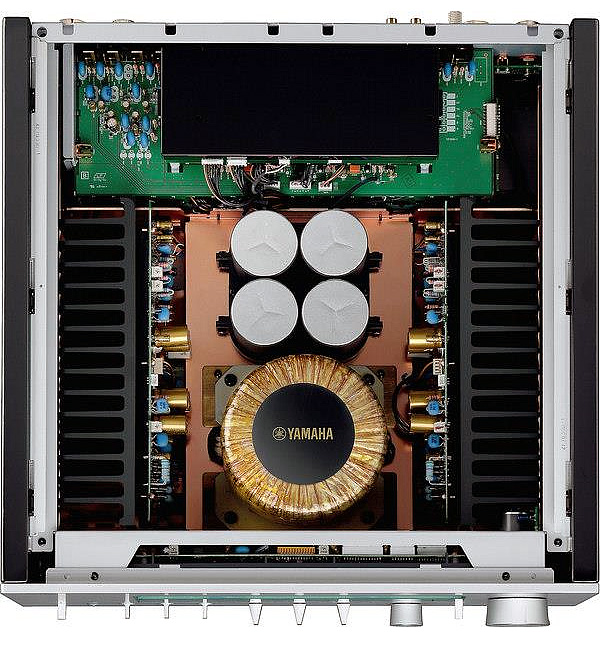

Большой тороидальный трансформатор усилителя Yamaha A-S3000 обеспечивает много чистого, малошумящего тока. Внутренняя схема левого и правого каналов была намеренно размещена настолько далеко друг от друга, насколько это возможно, чтобы уменьшить межканальные помехи, сохраняя целостность вывода каждого канала для ваших колонок.

Выбор кабеля для акустики

Всегда используйте высококачественные кабели, доступные для вашего бюджета. Высококачественные аудио сигналы, поступающие из усилителя в акустическую систему, очень требовательны к кабелю. Широкий динамический диапазон и полоса пропускания частот должны обеспечиваться одновременно с возможностью передачи пиковых токов силой минимум 10 А без какой-либо потери или ухудшения сигнала. Это объясняет, почему качество звука, воспроизводимого акустическими системами, так зависит от физических свойств кабелей, с помощью которых они подключаются к усилителю. Мы рекомендуем всегда использовать кабели одинаковой длины для подключении левой и правой АС. Следует помнить, что конструкция кабеля может повлиять на качество звука, поэтому будьте готовы поэкспериментировать, чтобы найти кабель, который бы идеально подходил для вашего слуха и аудио системы.

Для того, чтобы минимизировать влияние кабелей на частотную характеристику до неощутимого на слух, импеданс кабеля на всех частотах (при последовательном соединении плюсового и минусового проводников) должен выдерживаться как можно более низким, и наверняка менее 0.1Ω. На низких частотах сопротивление кабеля по постоянному току является доминирующим фактором, и вы должны выбрать достаточно большое сечение для достижения требуемого импеданса для всех длин кабеля, которые вы собираетесь использовать. На средних и высоких частотах преобладает индуктивная составляющая импеданса. Эти и другие свойства влияют на особенности конструкции кабеля, которые становятся все более и более важными.

Какой толщины должен быть кабель?

Толщина провода определяется по индексу американского стандарта (AWG). Чем меньше индекс калибра, тем толще кабель. Более толстая проволока обеспечивает меньшее сопротивление току. Толстый провод (12 или 14 калибра) рекомендуется для длинных проводов и мощных усилителей с низкоимпедансной акустикой (4 или 6 Ом). Для относительно коротких прогонов (менее 15 метров) и 8-омных колонок, провода 16-калибра обычно достаточно. Это экономически выгодно и с таким кабелем легко работать.
Попросите нашего консультанта порекомендовать подходящий акустический кабель для вашей системы.

толщина проводов разного калибра

Относительная толщина проводов разного калибра. (не фактический размер)



Если вы решите подключить свой провод без разъемов, используйте инструмент для зачистки проводов, чтобы снять около 1 см. изоляции от концов каждого провода, обнажая оголенные жилы кабеля. Тщательно закрутите оголенные жилы проволоки каждого провода, чтобы не запутались пряди. Свободные пряди могут соприкасаться с другим проводом кабеля и вызывать короткое замыкание, что потенциально может повредить ваш усилитель.

При подключении акустического кабеля к AV-ресиверу мы рекомендуем предварительно установить на концы кабеля разъемы типа "Банан". Подключение оголенного кабеля к винтовым клеммам современных ресиверов это не самый легкий и приятный процесс, а используя кабели с разъемом "Банан" вам нужно будет просто снять центральную заглушку с винтовой клеммы AV-ресивера и вставить в отверстие кабель с разъемом "Банан". Такой способ гарантирует быстрое и удобное подключение и отключение проводов от AV-ресивера.

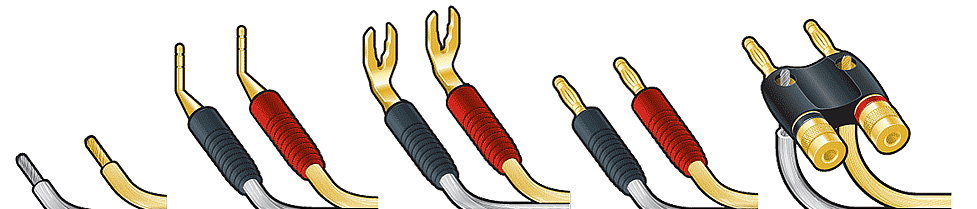

Слева направо: оголенный провод, штыревые «игольчатые разъемы», разъемы типа «лопатка», разъемы типа «банан», двойной разъем «банан».



Самый элементарный способ снятия изоляции не требует ничего, кроме острого ножа. Однако снять внешнюю оплетку кабеля при помощи ножа не повредив при этом изоляцию проводников крайне затруднительно. Поэтому мы настоятельно рекомендуем вам использовать специальный инструмент «стриппер» для зачистки кабеля.

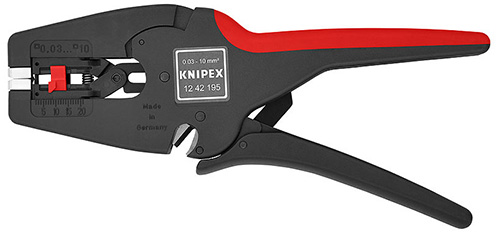

Этот инструмент для снятия изоляции с кабеля самостоятельно адаптируется к диаметру провода, при этом не повреждая его.



Подключение колонок.

Чтобы избежать возможного повреждения вашей акустической системы перед подключением или отключением любых кабелей убедитесь в том, что питание усилителя выключено. Перед включением питания дважды убедитесь в том, что соединения выполнены надежно и с соблюдением полярности.

Клеммы для подключения колонок

У колонок есть один из двух типов разъемов для подключения проводов - пружинные зажимы и винтовые клеммы (см. Иллюстрацию ниже). С пружинными зажимами очень легко работать. Просто нажмите на зажим, вставьте провод динамика и отпустите. Подпружиненный механизм удержит провод на месте. Клеммы пружинных зажимов могут принимать оголенные провода и штыревые разъемы, но не разъемы типа «лопатка», «банан» или «двойной банан».

Клеммы пружинных зажимов допускают использование оголенных проводов или штырьковых разъемов



Винтовые клеммы обеспечивают очень прочное соединение акустических проводов. Отвинтите гайку, чтобы обнаружить отверстие, используемое для соединения оголенных проводов и штырьковых разъемов. Банан и двойные вилки банана подключаются непосредственно в отверстие в центре штока винтовой клеммы. Коннекторы типа лопатка вставляются в винтовую клемму и фиксируются гайкой.

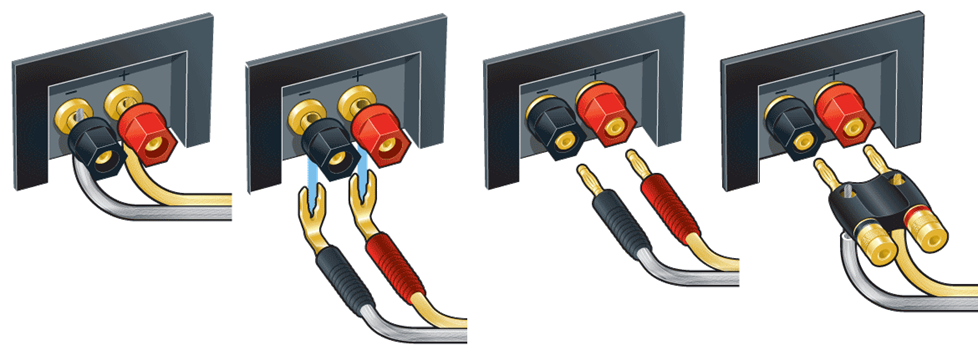

Винтовые клеммы допускают подключение разъемами типа «банан» и «лопатка»



Однопроводное подключение акустики

Для классического, однопроводного подключения необходимо подключить соединительные кабели к высокочастотным (HF) и низкочастотным (LF) выводам. Для обеспечения оптимальных рабочих характеристик при однопроводном подключении кабели акустических систем должны быть подключены к усилителю и высокочастотным выводам (HF) акустической системы. Плюсовой (+) разъем левого канала усилителя (имеет маркировку + или окрашен в красный цвет) должен быть подключен к плюсовому разъему HF левой акустической системы. Левой акустической системой является АС, расположенная слева от вас, если смотреть на две стерео системы из положения прослушивания. Минусовой (-) разъем левого канала усилителя (имеет маркировку - или окрашен в черный цвет) должен быть подключен к минусовому разъему HF левой акустической системы. Повторите указанные действия для правой акустической системы. Помните, что плюсовой (+ или красный) разъем усилителя должен быть подключен к плюсовому (+ или красному) разъему АС, а минусовой (- или черный) разъем к минусовому разъему. Выберите источник сигнала, например CD-плеер. Включите усилитель и медленно поворачивайте регулятор уровня громкости в сторону увеличения, чтобы проверить, что акустические системы воспроизводят низкочастотный и высокочастотный сигнал.

Двухпроводное подключение колонок - Bi Wiring

Следует учесть, что при двухпроводном подключении соединительные перемычки должны быть удалены. Убедитесь в том, что усилитель выключен, а затем подготовьте два комплекта кабелей для каждой акустической системы. Измерьте и отрежьте 4 кабеля требуемой длины - по два кабеля для каждой АС. Промаркируйте 2 кабеля левой АС как Left LF и Left HF (LF - низкочастотный, HF - высокочастотный), а затем повторите эту операцию для правой АС. Если ваш усилитель не имеет отдельных выходных разъёмов для передачи низкочастотного и высокочастотного сигнала, на конце кабелей со стороны усилителя скрутите кабели левой АС Left LF+ (плюсовой) и Left HF+ (плюсовой) вместе. Подключите их к плюсовому выводу левого канала усилителя с маркировкой + (плюс) или окрашенному в красный цвет. Скрутите кабели левой АС Left LF- (минусовой) и HF- (минусовой) вместе и подключите их к минусовому выводу левого канала усилителя с маркировкой - (минус) или окрашенному в черный цвет.Со стороны АС подключите кабели с маркировкой Left LF+ и Left LF- к выводам LF левой АС, убедившись в соблюдении маркировки полярности на оболочке кабеля. Затем подключите кабели с маркировкой Left HF+ и Left HF- к выводам HF этой же АС.
Повторите эту операцию для подключения правой АС к выводу правого канала усилителя, также убедившись в соблюдении полярности. Включите усилитель и установите регулятор уровня громкости в минимальное положение. Выберите требуемый источник сигнала и медленно увеличивайте громкость до низкого уровня. Убедитесь в том, что низкочастотный и высокочастотный сигнал воспроизводится обеими АС. В противном случае выключите усилитель и повторно проверьте подключения.

Подключение колонок к двум усилителям - Bi Amping

Подключение к двум усилителям является расширенным способом двухпроводного подключения, указанного выше. При этом подключении используются отдельные усилители мощности для усиления низкочастотных и высокочастотных сигналов в каждой АС. Для подключения двух стерео АС требуется четыре моно (или два стерео) усилителя одного типа. Убедитесь в том, что соединительная перемычка между клеммами акустической системы не используются, и что строго соблюдается соответствующая полярность. Если используются два стерео усилителя, рекомендуется, чтобы один усилитель использовался для усиления низкочастотного сигнала, а второй для усиления высокочастотного сигнала.

Прогрев и приработка

Звучание акустических систем слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик. К нам иногда поступают отзывы, что необходим более длительный период приработки (например, месяц), однако это, как правило, не имеет отношения к изменениям в свойствах АС, а скорее всего связано с привыканием слушателя к новому для него звучанию. Это, прежде всего относится к колонкам с высокой разрешающей способностью, где слушателю может открыться значительно большее количество деталей, чем то, к которому он ранее привык; звучание поначалу может показаться чересчур «выпяченным» и немного трудным для восприятия. Однако после более или менее продолжительного времени вам покажется, что звук стал мягче и приятнее, но без какой-нибудь утери ясности и детальности.

Установка и точная настройка акустики

Для достижения наилучших рабочих характеристик ваших акустических систем рекомендуется потратить некоторое время на определение оптимальной конфигурации настройки. Начните с изменения угла установки акустических систем в направлении выбранного положения прослушивания, которое обычно находится по центральной линии комнаты, при этом если вы сидите, то можете видеть только внутреннюю боковую панель каждой АС. Перед передней панелью АС не должно находиться никаких препятствий. Акустически системы должны быть установлены на расстоянии 1,5 - 4,5 метра друг от друга, при этом место прослушивания должно находиться на чуть большем расстоянии от АС, чем расстояние между ними. Избегайте установки АС в углах комнаты, так как это отрицательно повлияет на их рабочие характеристики. В идеале мы рекомендуем устанавливать АС на расстоянии минимум 0,5 метра от задней стены и 1 метр от боковой стены. Установив АС в ее положении прослушивания, осторожно наклоняйте АС из стороны в сторону, чтобы заостренные ножки прошли через ткань ковра до твердой поверхности внизу. После выполнения точной регулировки ножек отрегулируйте уровень АС и убедитесь в их устойчивости, надежно затяните контргайки, не прилагая чрезмерного усилия.

Более подробно об установке акустики мы расскажем в нашей популярной статье «Правильное расположение акустики в комнате». Для понимания взаимосвязи между акустической системой и комнатой где она расположена, мы настоятельно рекомендуем к прочтению статью «Как в условиях домашних реалий выжать из акустических систем максимум?».

Сетка

Защитная сетка (гриль) акустической системы имеет высокую акустическую прозрачность. Однако, для обеспечения максимальной четкости звука меломан, возможно, захочет несколько улучшить качество звука путем снятия сеток во время прослушивания. Сетка удерживается на месте с помощью штырей или скрытых магнитов для обеспечения привлекательного внешнего вида.

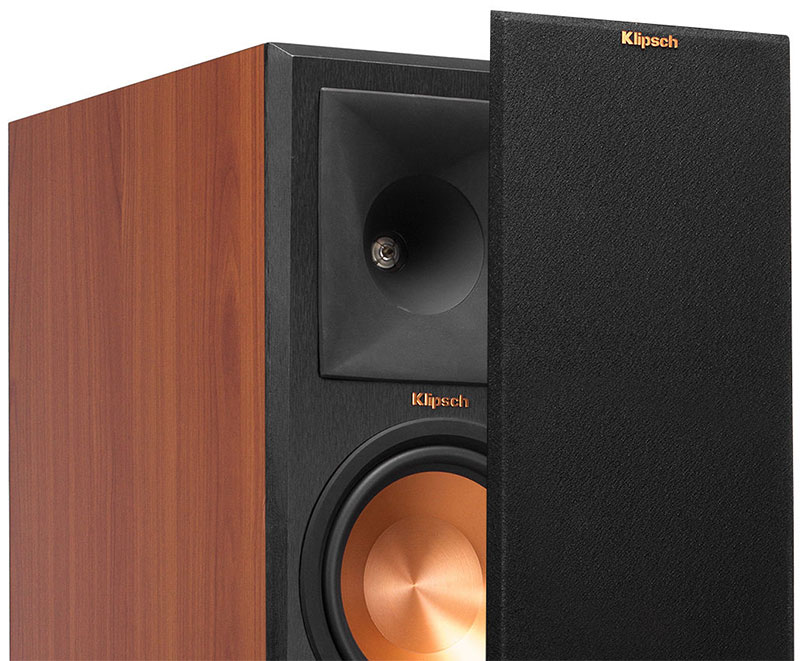

Защитные сетки современных колонок закрепляются на магнитах



Уход за корпусом

Корпус колонок следует очищать только сухой тканью, либо с нанесением небольшого количества мебельной политуры не содержащей силикона.

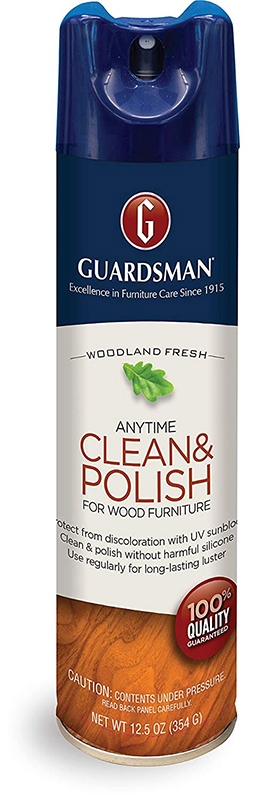

Если же вы захотите использовать аэрозоль для чистки, то сначала удалите защитную решетку, осторожно потянув ее за рамку. Распыляйте аэрозоль на протирочную ткань, а не на корпус. Проверьте действие аэрозоля сначала на небольшом участке поверхности, т.к. некоторые вещества могут вызвать изменение окраски. Избегайте абразивных, кислотных, щелочных или антибактериальных веществ. Избегайте попадания моющих веществ на ткань защитной решетки, т.к. на ней могут остаться пятна. Ткань решеток можно чистить обычной одежной щеткой или же насадкой для пылесоса. При установке грилей (защитных решеток) на место проследите, чтобы штифты были точно совмещены с приемными отверстиями в корпусе, прежде чем надавить на них. Избегайте касания диффузоров динамиков, особенно твитеров, т.к. это может привести к их повреждению.

Важно помнить:

  • Ваши громкоговорители рассчитаны на годы безотказной работы и не требуют никакого обслуживания, кроме периодической протирки пыли мягкой, сухой хлопчатобумажной тканью без ворса.
  • Пластиковые элементы также можно протирать мягкой тканью.
  • Обращайтесь с лакированной поверхностью очень осторожно, чтобы не поцарапать покрытие.
  • Чтобы удалить отпечатки пальцев и пятна, нанесите на ткань небольшое количество разбавленного нейтрального моющего средства без аммиака или спирта и аккуратно очистите поверхность.
  • Никогда не используйте абразивные чистящие средства или химические вещества для очистки корпуса.
  • Если корпус стал заметно поцарапан или поврежден иным образом, обратитесь в квалифицированную мастерскую по ремонту мебели.
  • Не распыляйте инсектицид возле колонок.
  • Чтобы удалить пыль с ткани решетки, используйте пылесос на низком уровнем всасывания.
  • Не мойте решетку в воде, так как вода может изменить цвет решетки или сделать ее неровной.
  • Никогда не подавайте всасывающий или сжатый воздух на высокочастотный или сверхвысокочастотный динамик.
  • Если поверхности диффузоров низкочастотного динамика запылились, вы можете аккуратно очистить их мягкой сухой кистью для каллиграфии или малярной кистью. Не используйте влажную ткань.
  • Все соединения проводки следует периодически проверять и очищать или переделывать. Частота технического обслуживания зависит от металлов, участвующих в соединениях, атмосферных условий и других факторов.
