Matrix Audio SS-1 Pro Сетевой коммутатор

Сетевой коммутатор Matrix Audio SS-1 Pro

• Новая территория, новая эволюция: SS-1 Pro — сетевой коммутатор аудиофильского класса, специально разработанный компанией Matrix Audio для сценариев потоковой передачи аудио Hi-Fi. В отличие от традиционных сетевых коммутаторов, этот продукт тщательно спроектирован для удовлетворения требований аудиосистем Hi-Fi. Он включает в себя комплексные усовершенствования в своей системе питания, системе синхронизации, методах охлаждения и выборе компонентов, все из которых направлены на обеспечение передачи потокового аудио высокой чёткости без потерь.
• Выше скорость, выше производительность: разработка компаниии Matrix Audio сетевого коммутатора аудиокласса с более высокими скоростями исходит из перспективы проектирования цифровых схем. Система, способная поддерживать передачу сигнала с более высокой скоростью, изначально будет иметь более высокий предел стабильности. Это также означает, что ошибка синхронизации в высокоскоростном оборудовании относительно ниже по сравнению с низкоскоростным оборудованием. Поэтому высокоскоростные устройства, работающие на низких скоростях, демонстрируют превосходную производительность по сравнению с низкоскоростными устройствами, передающими данные с той же низкой скоростью.

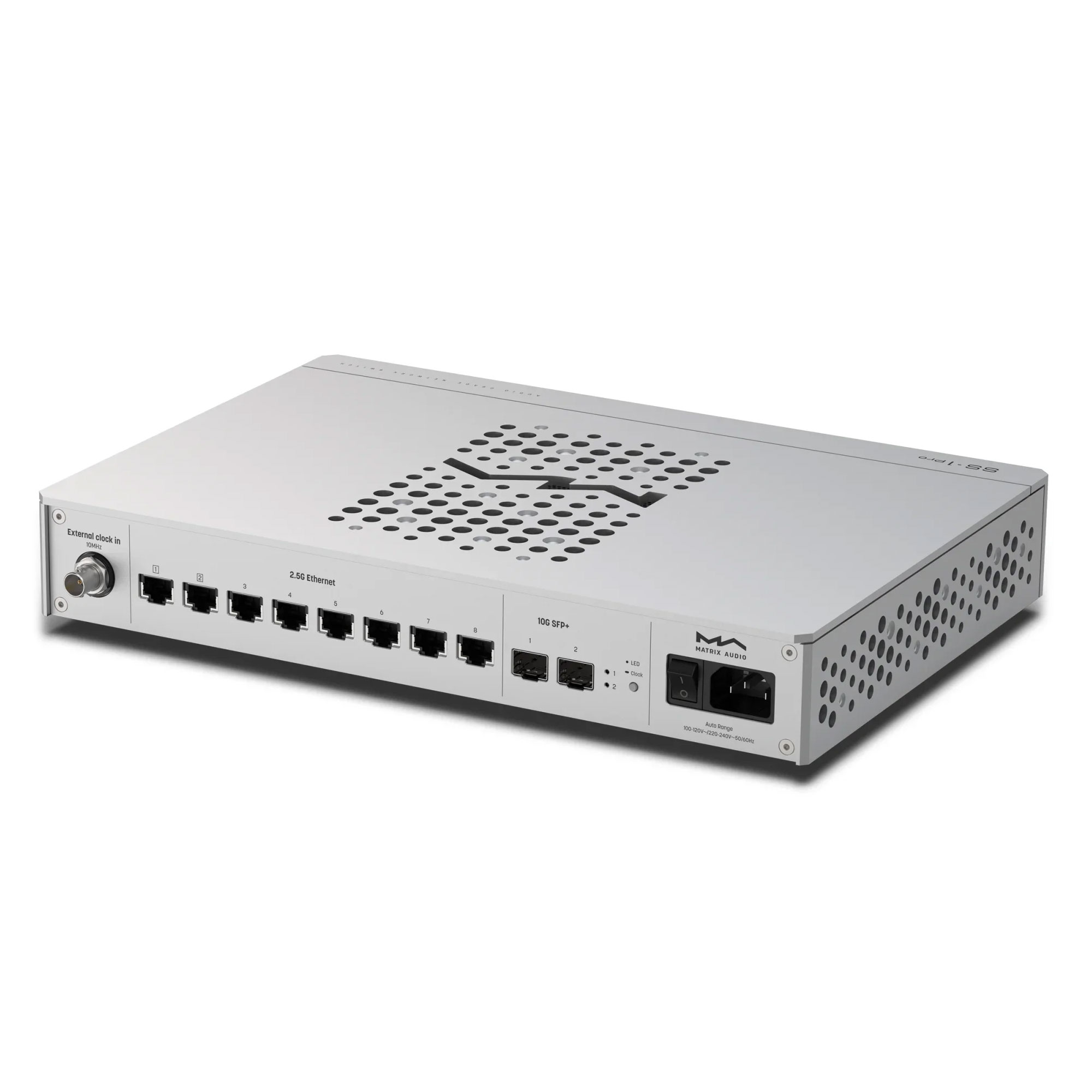

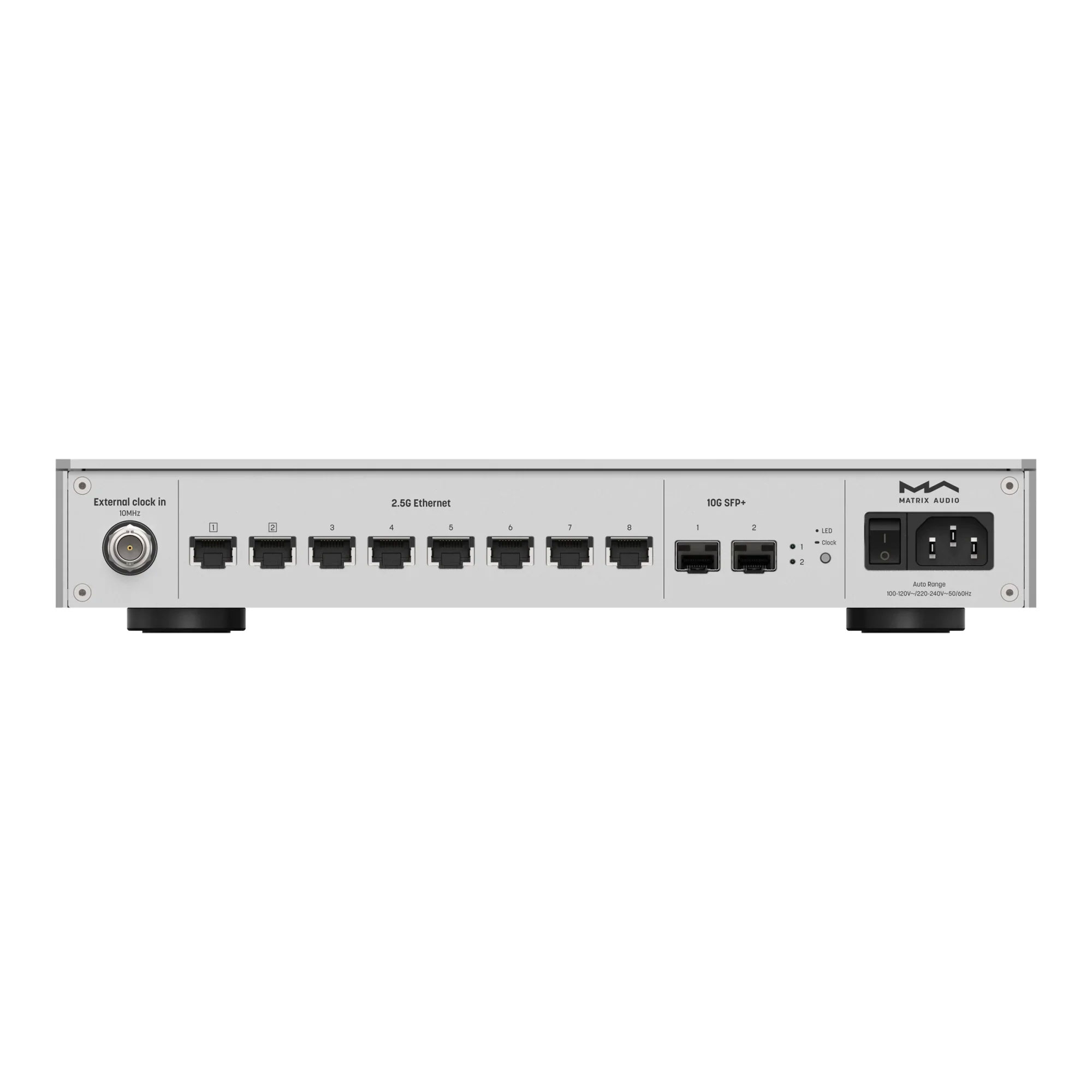

• Два изолированных порта 10 Гбит/с: два порта SFP/SFP+ со скоростью соединения до 10 Гбит/с позволяют устанавливать оптоволоконные или RJ45-модули в соответствии с вашими потребностями. Это позволяет одновременно подключать как сетевые устройства восходящего потока, так и цифровые аудиоплееры через порты SFP, достигая полной электрической изоляции между сетевыми устройствами и аудиооборудованием через оптоволоконные кабели. Это предотвращает передачу высокочастотного шума или помех от сетевых устройств через заземляющий провод в аудиооборудование.
• Независимые порты Ethernet: SS-1 Pro не только имеют несколько портов Ethernet со скоростью до 2,5 Гбит/с, но и два низкоскоростных порта, работающих на скорости 100 Мбит/с. Скорость подключения аудиоустройств может быть снижена путем подключения к этим портам, чтобы уменьшить битовую ошибку, которая может возникнуть во время передачи данных. Эти порты спроектированы с независимыми разъемами. Более широкое расстояние между разъёмами предотвращает скученность при использовании высококачественных кабелей. Кроме того, мы используем независимые трансформаторы Ethernet класса 10 Гбит/с и полностью экранированные разъемы Ethernet. Каждый трансформатор сигнала индивидуально экранирован металлическими оболочками, что повышает устойчивость к радиочастотным помехам.
• Внешний вход синхронизации и синтезатор радиочастот: система синхронизации имеет решающее значение для цифровых схем, и сетевые коммутаторы не являются исключением. Её можно сравнить с серией высокоскоростных коммутаторов, которые должны работать с предельной точностью. Внутри SS-1 Pro эта система состоит из фемтосекундных часов и высокоточного сверхнизкофазового шумового ВЧ-синтезатора. SS-1 Pro поддерживает два режима синхронизации: в режиме внутренней синхронизации внутренние фемтосекундные часы служат опорным сигналом для ВЧ-синтезатора, который затем генерирует высокостабильный сигнал синхронизации с низким фазовым шумом для основного контроллера. В режиме внешней синхронизации тактовый сигнал 10 МГц от внешнего тактового генератора выступает в качестве опорного сигнала для ВЧ-синтезатора. Затем DPLL выводит синхронизированный, высокостабильный сигнал синхронизации с низким фазовым шумом на основной контроллер.
• Настраиваемые светодиодные индикаторы на портах Ethernet можно отключить, нажав кнопку настройки на задней панели, что гарантирует, что светодиодные индикаторы не будут мешать прослушиванию в темноте или при слабом освещении.

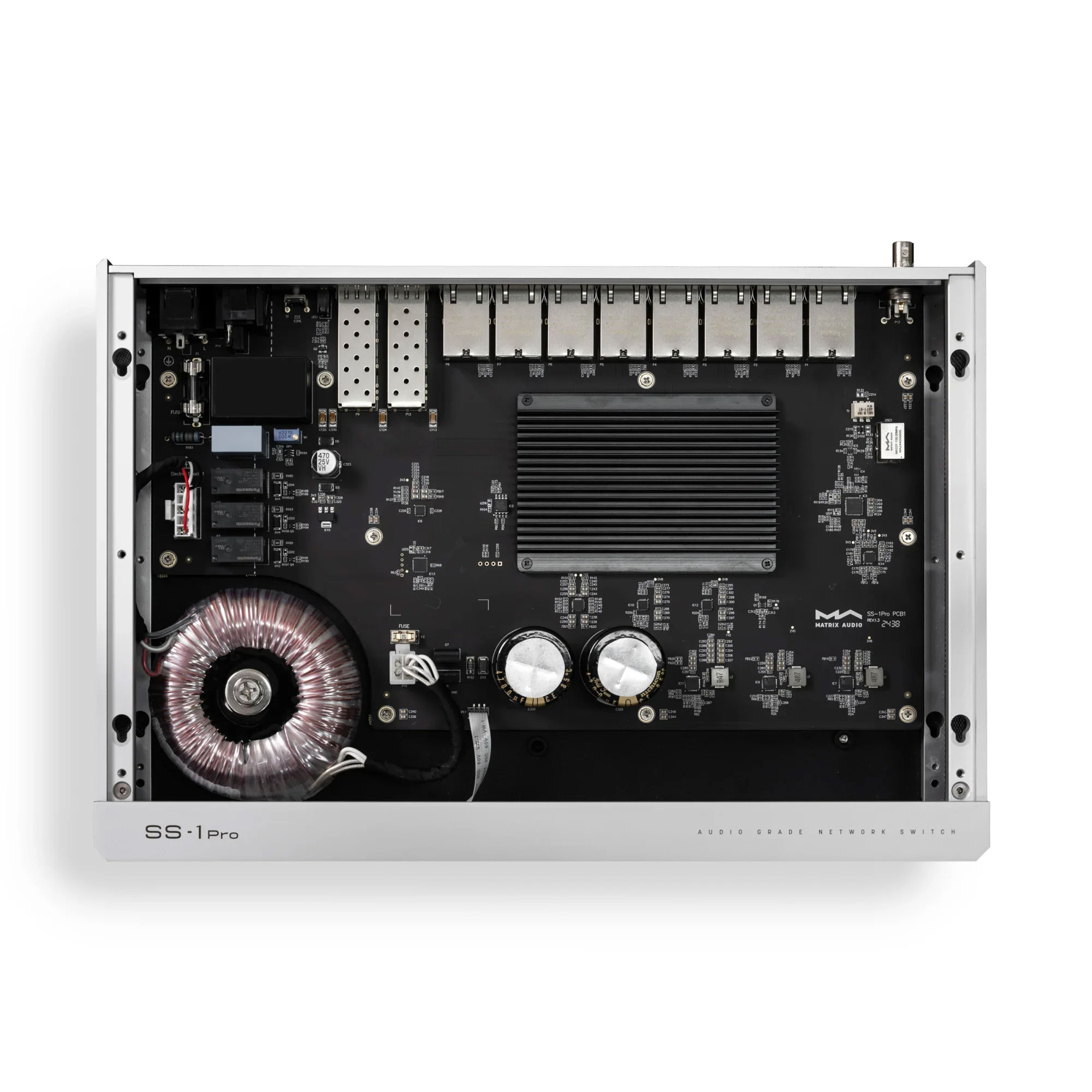

• Линейная мощность, бесшумное охлаждение: специальный тороидальный трансформатор с торобразным сердечником в сочетании с высокоскоростными диодами Шоттки и фильтрующими конденсаторами аудиокласса ёмкостью около 10 000 мкФ формирует первый каскад питания SS-1 Pro. До 6 сверхмалошумящих линейных источников питания LDO обеспечивают чистое питание для тактовой системы и основной микросхемы управления устройства. Большой пассивный радиатор для основной микросхемы управления обеспечивает её работу без создания шума.

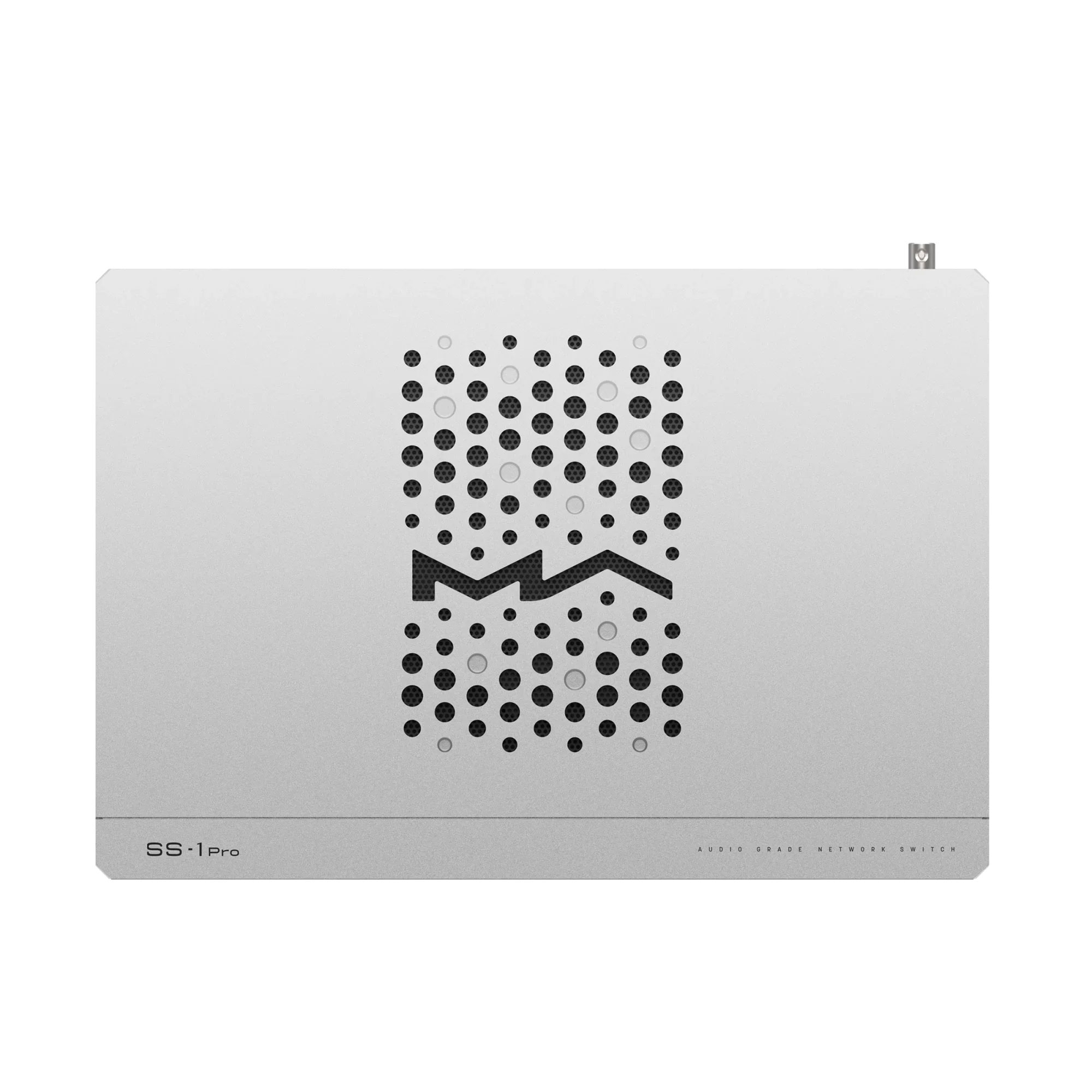

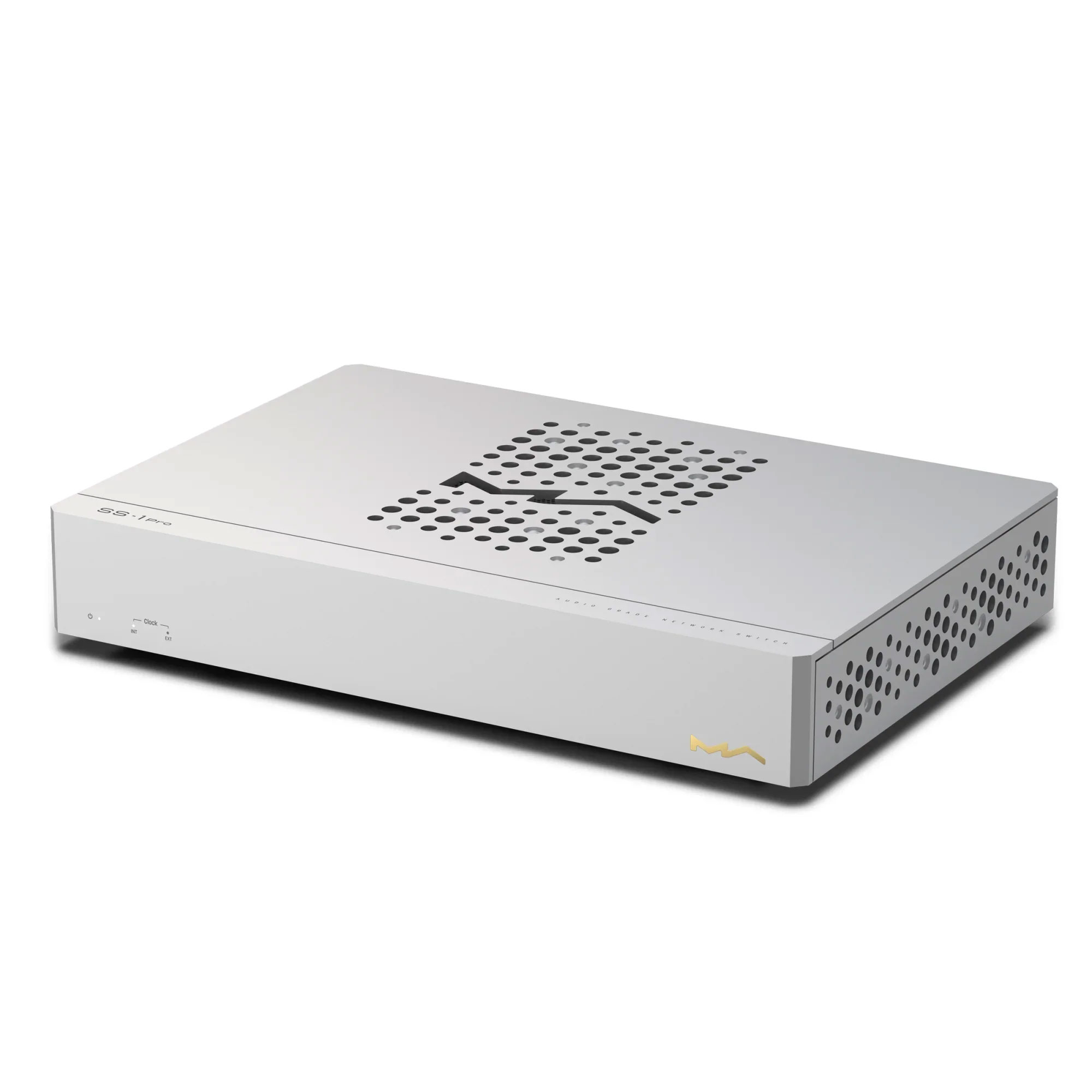

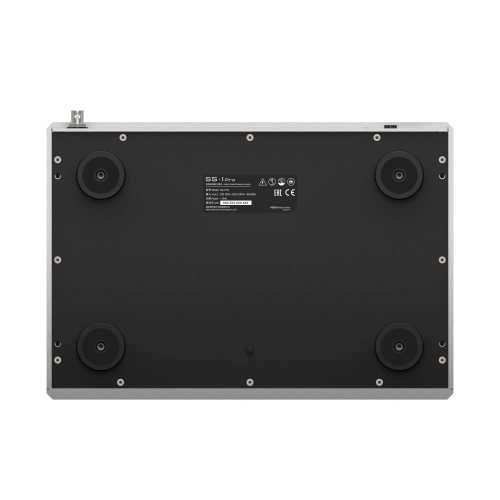

• Точная и гибкая конструкция шасси: прецизионно обработанный на станке с ЧПУ алюминиевый корпус включает новый язык дизайна Matrix Audio. Благодаря усиленному стальному основанию устройство прочное и устойчивое. Устройство поставляется с четырьмя изолирующими ножками по умолчанию, но вы можете легко заменить их на три в соответствии с вашими требованиями к настройке и размещению.
