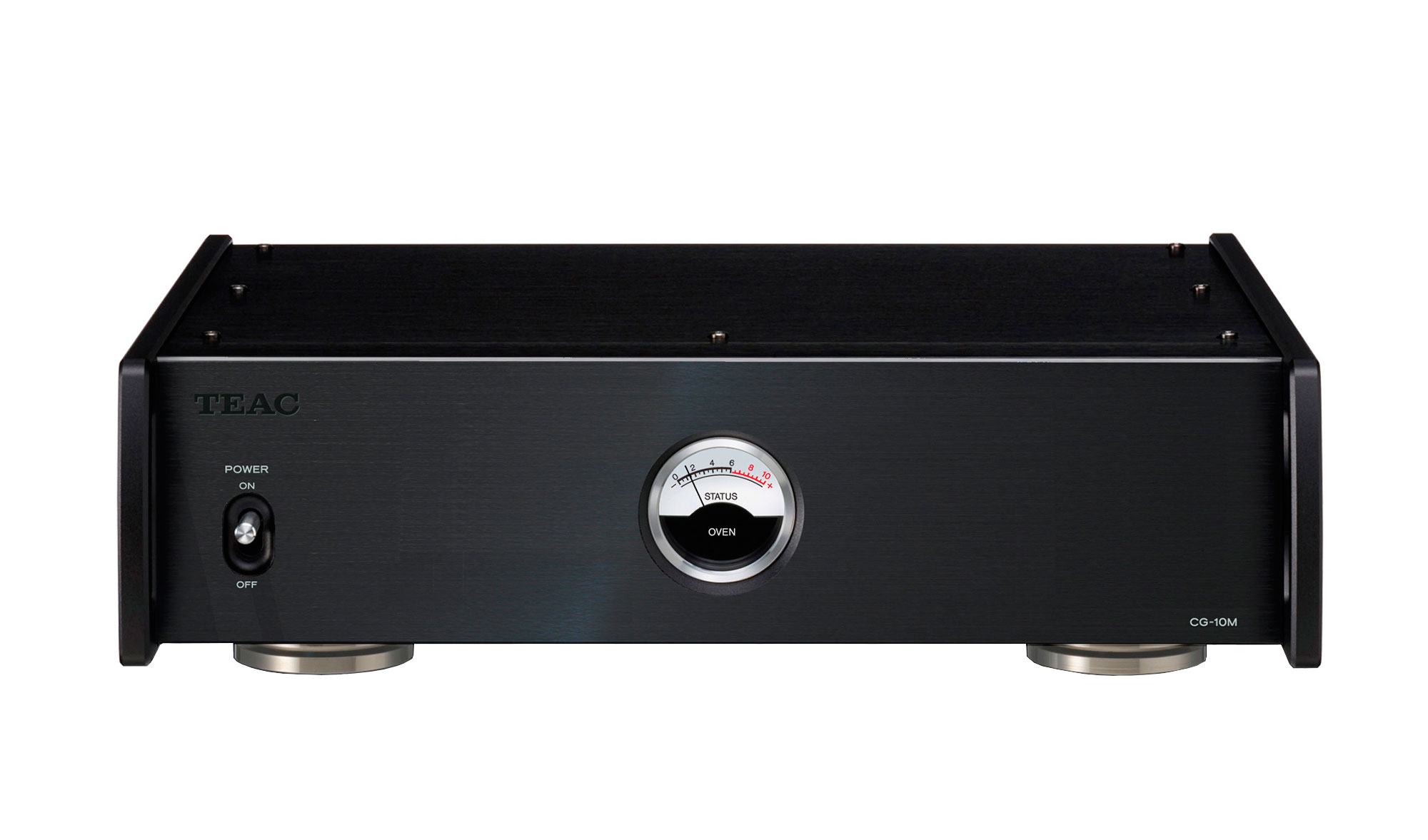

Известный факт среди аудиофилов заключается в том, что тактовый сигнал является основой для всей цифровой обработки сигналов. Например, цифровые сигналы, такие как PCM, делятся очень мелко на десятки тысяч частей в секунду вдоль оси времени. Если эта основная ось времени колеблется во время процесса цифро-аналогового преобразования, гораздо сложнее отобразить аналоговую звуковую форму, идентичную оригиналу. Это тем более верно для аудио сигналов DSD, которые работают на частотах МГц на временной оси. По этой причине максимально возможный тактовый сигнал очень важен для повторного создания цифровых аудио сигналов, в частности файлов HiRes, которые используют сверхвысокие частоты дискретизации, такие как DSD 22,5 МГц или PCM 768 кГц. В основе тактового генератора лежит кварцевый генератор, заключенный в терморегулируемую коробку, «печь» или «духовку», чтобы поддерживать лучшие и стабильные характеристики при идеальном температурном режиме для колебаний кристалла. Этот кварцевый генератор, управляемый духовым шкафом (OCXO), генерирует чрезвычайно точный тактовый сигнал 10 МГц, который находится в пределах ± 3 ppb частотных температурных характеристик и в пределах ± 0,1 ppm частоты.

Новый эталонный кварцевый генератор OCXO с контролем температуры

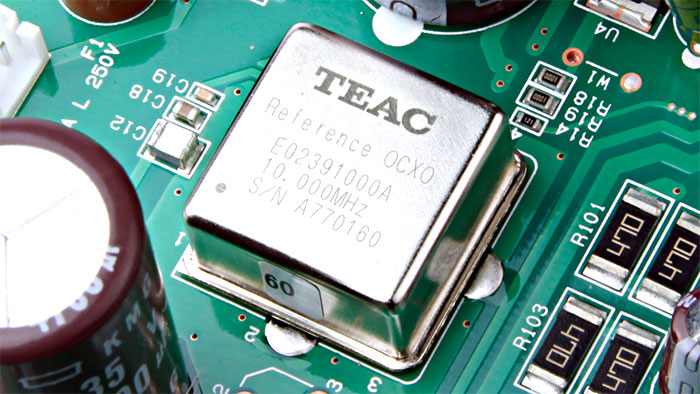

Поскольку температура оказывает огромное влияние на точность кварцевого генератора, минимизация изменений температуры и поддержание ее на идеальном уровне чрезвычайно важны для создания точного тактового сигнала. В CG-10M используется инновационный кварцевый генератор с контролем температуры (TEAC Reference OCXO) который позволяет уменьшить частоты флуктуационных колебаний, вызванных изменениями температуры.

Лидирующий в своем классе тактовый генератор

Благодаря TEAC Reference OCXO, CG-10M обеспечивает сверхвысокочастотный тактовый сигнал 10 МГц - в пределах ± 3 ppb частотных температурных характеристик и в пределах ± 0,1 ppm от частоты - для USB DAC и цифровых плееров. Уникальный серийный номер с лазерной гравировкой и логотип TEAC Reference OCXO в каждом случае OCXC являются доказательством тщательного контроля качества, проведенного во время производственного процесса.

ppm=10-6, ppb=10-９
Частотные температурные характеристики: значение колебаний частоты, вызванное изменением температуры
Частотная точность: фактический диапазон частот

Четыре выходных разъема BNC clock

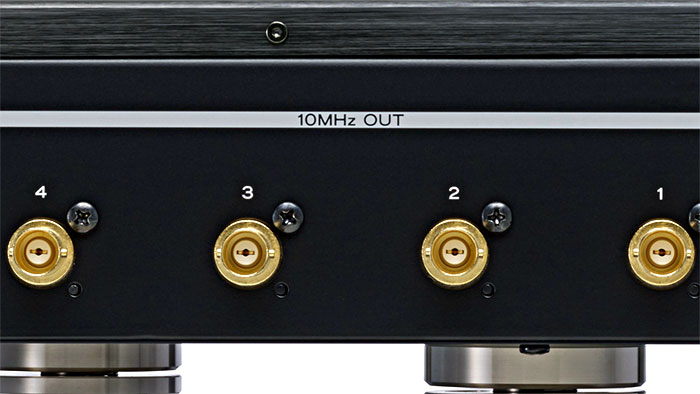

Четыре позолоченных разъема BNC (50 Ом) предназначены для доставки сигналов синхронизации на несколько устройств. Одновременно могут подключаться до четырех устройств, поддерживающих вход 10 МГц, включая USB DAC, сетевые плееры и проигрыватели SA-CD.

Независимая и изолированная схема

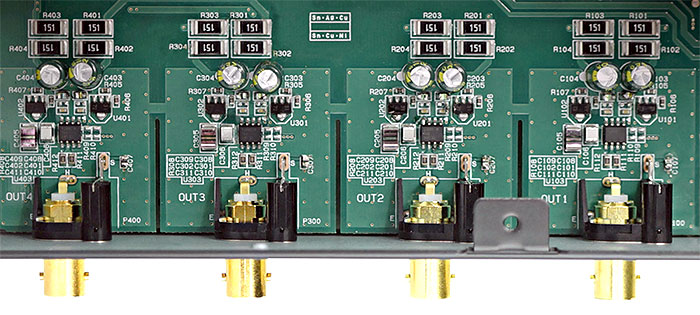

Каждая схема в TEAC CG-10M - от блока питания до буферного усилителя на выходном каскаде - полностью изолирована для предотвращения перекрестных помех при подключении нескольких устройств к разъемам BNC. Благодаря включению буферного усилителя в каждую схему, не происходит ухудшение формы сигнала даже когда сгенерированный тактовый сигнал используется несколькими устройствами.

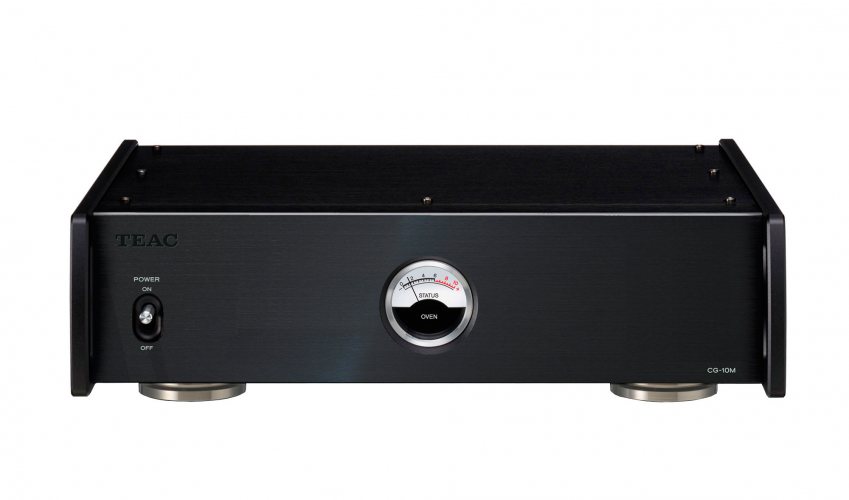

Индикатор температуры "духового шкафа" для контроля стабильности часов

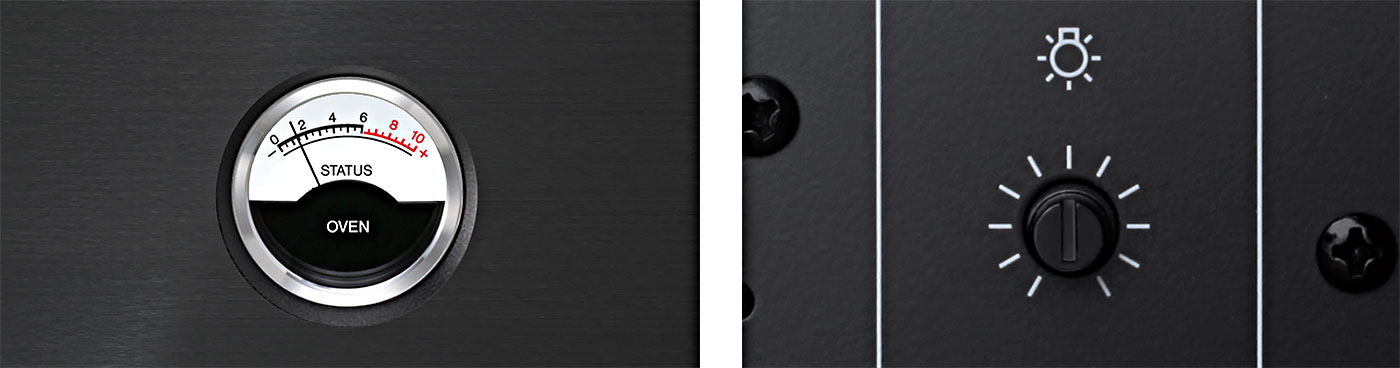

Аналоговый индикатор OVEN STATUS, расположенный в центре устройства, товарный знак TEAC в последние годы, показывает стабильность кристаллического генератора во время его работы. Когда температура модуля с кварцевым генератором называемого "духовкой", достигает идеальных значений для точной генерации сигнала часов, потребляемая мощность "духовки" уменьшается, а датчик указывает на ноль, сигнализируя пользователю, что цифровая обработка на подключенном устройстве теперь контролируется чрезвычайно точным тактовым сигналом 10 МГц. Индикатор имеет подсветку с регулятором яркости (включая возможность полного отключения подсветки).

* Осциллятор обычно стабилизируется примерно через 2 минуты после включения питания. Однако для достижения идеального состояния часов необходимо не менее 10 минут.

Силовой трансформатор с тороидальным сердечником

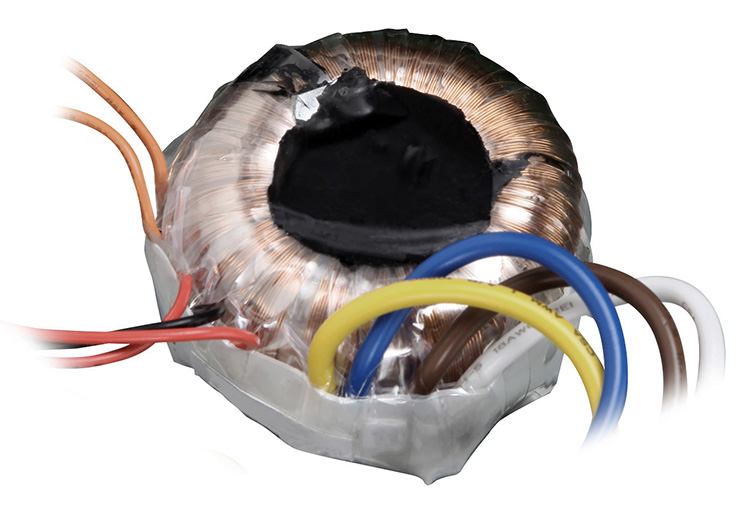

Высокая отдача, тороидальный сердечник постоянно обеспечивает стабильный ток, который в значительной степени способствует эффективности решающей генерации сигналов и последующему высокоточному выходу.

3-позиционные, запатентованные ножки «Pin-Point» для идеальной стабильности

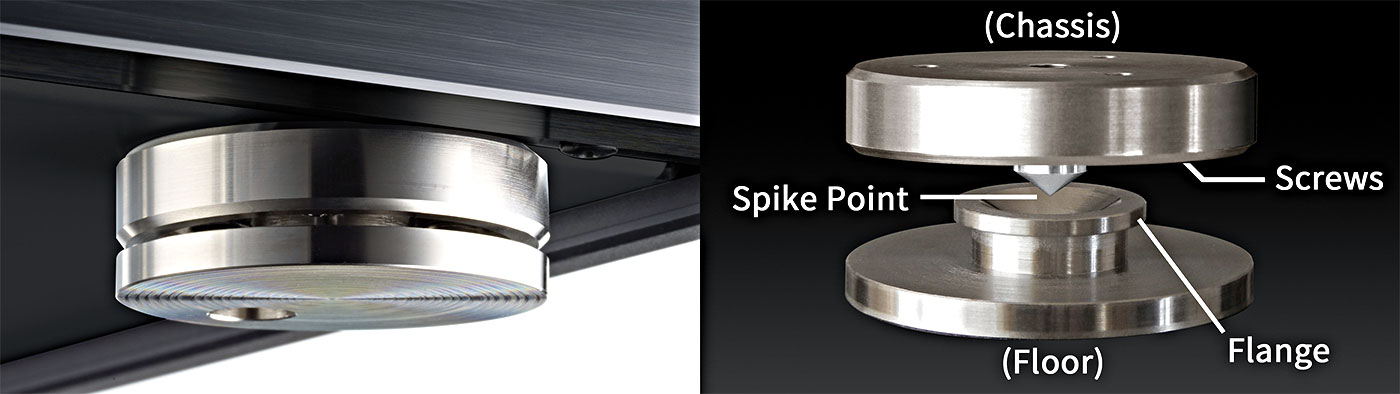

В CG-10M используются запатентованные ножки TEAC «Pin-Point». Они имеют хитроумную конструкцию и состоят из двух отделенных металлических секций в интегрированном корпусе. Верхняя часть изготовлена в виде шипа и прикреплена к нижней части корпуса устройства, другая часть - основание в форме бассейна, в которое вставляется шипованая секция, основание имеет широкий фланец для простой и удобной установки. Три опоры «Pin-Point» используются для поддержки, две спереди и одна сзади, для отличной стабильности даже на неровном полу. В результате три ножки «Pin-Point» помогают улучшить точность тактовых колебаний, минимизируя вибрации и резонанс. Это, в свою очередь, уменьшает среднюю и низкую частотную грязность, улучшает звуковую сцену и улучшает детальность звука.

*Японский патент № 4075477 и № 3778108
